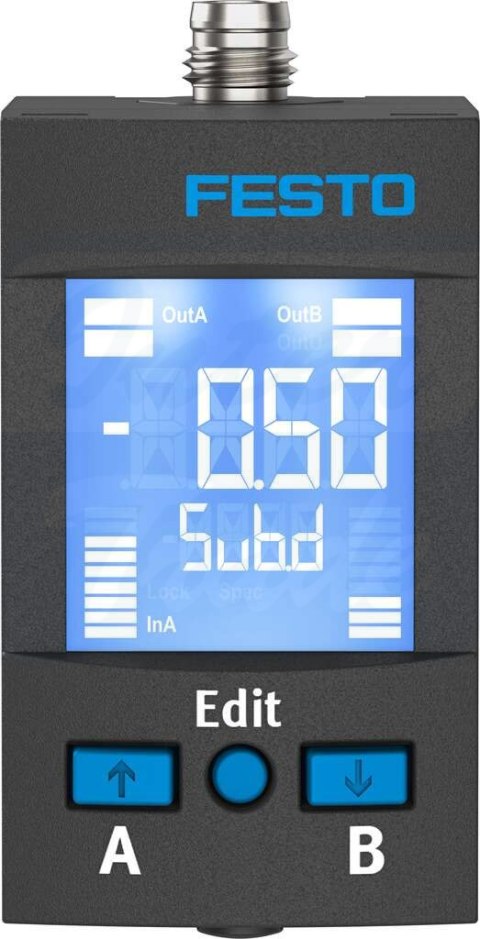

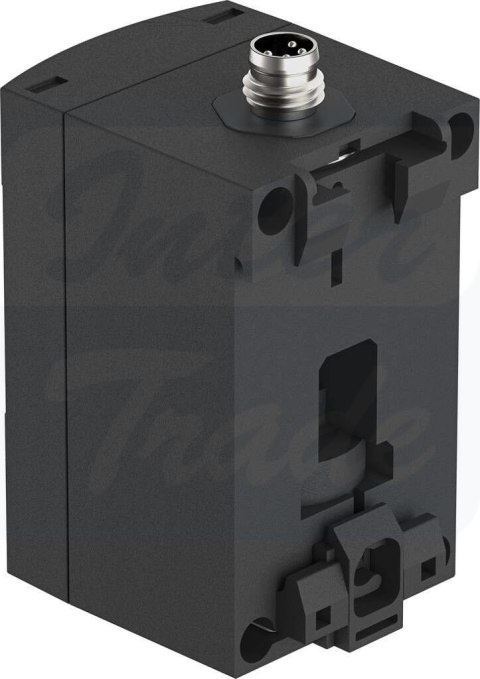

[SPAU-V1R-H-T532D-L-PNLK-PNVBA-M8D] {8001217} Czujnik ciśnienia

• Symbol00995410
• CertyfikacjaRCM Markc UL us - Listed (OL)
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK RoHS
• Znak KCKC-EMV
• Informacja o materiałachZgodność z dyrektywą RoHS
• Wielkość pomiarowaCiśnienie względne
• Metoda pomiaruPiezoelektryczny czujnik ciśnienia
• Zakres pomiaru ciśnienia - wartość początkowa0 bar
• Wartość końcowa zakresu pomiaru ciśnienia-1 bar
• Maks. ciśnienie przeciążenia5 bar
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]Gazy obojętne
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca ze smarowaniem
• Temperatura medium0 °C ... 50 °C
• Temperatura otoczenia0 °C ... 50 °C
• Rozdzielczość ADC12 bit
• Dokładność w ± % FS1.5 %FS
• Dokładność powtarzalności w ± %FS0.3 %FS
• Współczynnik temperaturowy w ± %FS/K0.05 %FS/K
• Wyjście dwustanowePrzełączalne 2 x PNP lub 2 x NPN
• Funkcja przełączaniaDowolnie programowalna
• Funkcja elementu przełączającegoPrzełączany pomiędzy normalnie zamkniętym i normalnie otwartym
• Maks. prąd wyjściowy100 mA
• Wyjście analogowe0 - 10 V4 - 20 mA1 - 5 V
• Czas narastania impulsu3 ms
• Maks. rezystancja obciążeniowa wyjścia prądowego500 Ohm
• Min. rezystancja obciążenia, wyjście napięciowe10 kOhm
• Zabezpieczenie przeciwzwarcioweyes
• ProtokółIO-Link
• IO-Link, wersja protokołuDevice V 1.1
• IO-Link, ProfilSmart sensor profile
• IO-Link, klasy funkcjiKanał danych binarnych (BDC)Zmienna danych procesowych (PDV)IdentyfikacjaDiagnostykaTeach channel
• IO-Link, Communication modeCOM2 (38,4 kBd)
• IO-Link, obsługa SIO-ModeYes
• IO-Link, Port classA
• IO-Link, szerokość danych procesowych OUT0 bajtów
• IO-Link, szerokość danych procesowych IN2 bajty
• IO-Link, zawartość danych procesowych IN14 bitów PDV (wartość pomiarowa ciśnienia)2 bity BDC (monitorowanie ciśnienia)
• IO-Link, minimalny czas cyklu3 ms
• IO-Link, konieczna pamięć danych500 Byte
• Zakres napięcia roboczego DC20 V ... 30 V
• Ochrona przed zmianą polaryzacjido wszystkich przyłączy elektrycznych
• Przyłącze elektryczne 1, rodzaj przyłączaWtyczka
• Przyłącze elektryczne 1, technika przyłączeniowaM8x1 kodowanie A wg EN 61076-2-104
• Przyłącze elektryczne 1, liczba pinów/żył4
• Przyłącze elektryczne 1, układ połączeń00991171
• Typ mocowaniaNa szynie H
• Pozycja montażudowolny
• Przyłącze pneumatyczneQS-5/32
• Waga produktu65 g
• Rodzaj wskazaniaPodświetlany LCD
• Wyświetlane jednostkiMPabarinH2OinHgkPakgf/cm²mmHgpsi
• Opcje ustawieńIO-LinkTeach-Inprzy pomocy wyświetlacza i przycisków
• Zabezpieczenie przed manipulacjąIO-LinkKod PIN
• Zakres ustawiania wartości progowej0 % ... 100 %
• Zakres ustawiania histerezy0 % ... 90 %
• Stopień ochronyIP65IP67
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
