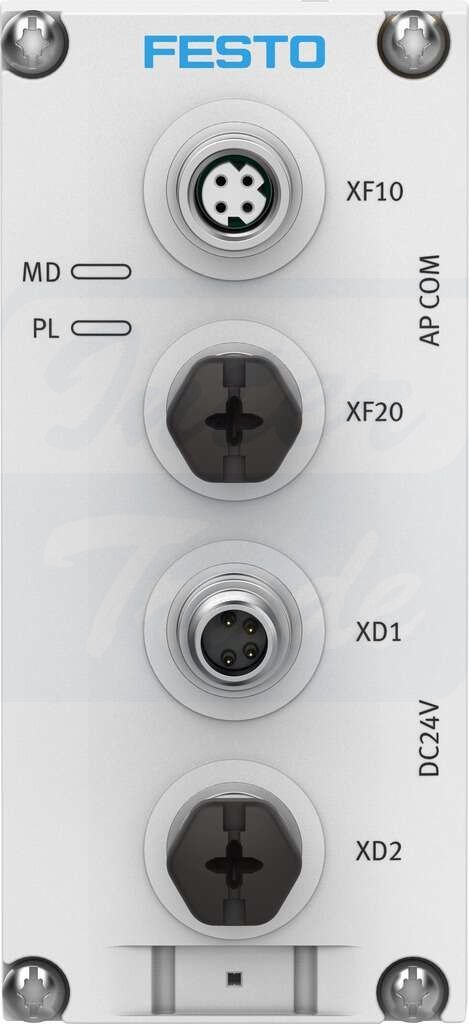

[VAEM-L1-S-24-AP] {8081923} Interfejs elektryczny

• Wymiary szer. x dł. x wys.42 mm x 91 mm x 30 mm
• Położenie przyłączau góry
• Diagnostyka przez LEDDiagnostyka na modułZasilanie napięciem dla obciążeń
• Diagnostyka przez wewnętrzną komunikacjęWyłączanie obciążeniaPrzepięcie elektroniki/czujnikówPrzepięcie obciążeniaZbyt niskie napięcie elektroniki/czujnikówNiskie napięcie obciążenia
• Maks. liczba pozycji zaworowych24
• Maksymalna liczba cewek zaworów48
• Ochrona przed zmianą polaryzacjiyes
• Parametry modułuKonfiguracja kontroli napięcia, zasilania obciążenia PLSposób działania podczas usterki
• Zabezpieczenie (przeciwzwarciowe)wewnętrzne zabezpieczenie elektroniczne na kanał
• Wewnętrzny pobór prądu przy nominalnym napięciu roboczym, elektronika / czujnikitypowo 34 mA
• Wewnętrzny pobór prądu przy nominalnym obciążeniu roboczymtypowo 22 mA
• Znamionowe napięcie robocze DC, elektronika/czujniki24 V
• Znamionowe napięcie robocze DC, obciążenie24 V
• Buforowanie przerw w zasilaniu10 ms
• Buforowanie przerw w zasilaniu obciążenia3 ms
• Dopuszczalne wahania napięcia dla elektroniki/czujników± 25 %
• Dopuszczalne wahania napięcia, obciążenie± 10%
• Maks. zasilanie2 x 4 A (konieczny bezpiecznik zewnętrzny)
• Zasilanie elektryczne, funkcjaElektronika/czujniki i obciążenie przychodzące
• Zasilanie elektryczne, rodzaj przyłączaWtyczka
• Zasilanie elektryczne, technologia przyłączyM8x1, kodowanie A wg EN 61076-2-104
• Zasilanie elektryczne, liczba pinów/żył4
• Przesyłanie napięcia, funkcjaElektronika/czujniki i obciążenie wychodzące
• Przesyłanie napięcia, rodzaj przyłączaGniazdo wtykowe
• Przesyłanie napięcia, technologia przyłączeniowaM8x1, kodowanie A wg EN 61076-2-104
• Przesyłanie napięcia, liczba pinów/żył4
• Interfejs komunikacyjny, rodzaj przyłącza2x gniazdo wtykowe
• Interfejs komunikacyjny, technologia przyłączeniowaM8x1, kodowanie D wg EN 61076-2-114
• Interfejs komunikacyjny, liczba pinów/żył4
• Interfejs komunikacyjny, funkcjaKomunikacja systemowa XF10 IN / XF20 OUT
• Interfejs komunikacyjny, protokółAP-COM
• Interfejs komunikacyjny, ekranowanieyes
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
• Znak KCKC-EMV
• Maks. długość kabla50 m, komunikacja systemowa
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura przechowywania-20 °C ... 60 °C
• Względna wilgotność powietrza5 - 95%bez kondensacji
• Ochrona przed bezpośrednim i pośrednim dotykiemPELVSELV
• Uwaga dotycząca napięcia roboczegoZasilacze SELV/PELV wymaganeZwrócić uwagę na spadek napięcia
• Stopień ochronyIP65IP67
• Uwaga o stopniu ochronyw stanie zamontowanymnieużywane przyłącza zamknięte
• Temperatura otoczenia-5 °C ... 60 °C
• CertyfikacjaRCM Markc UL us - Recognized (OL)
• Znamionowa wysokość użytkowa<= 2000 m NHN</span>
• Waga produktu76 g
• Typ mocowaniaprzykręcany
• Materiał obudowyWzmocniony poliamid
• Materiał tulejki gwintowanejMosiądz niklowany
• Informacja o materiałachZgodność z dyrektywą RoHS
