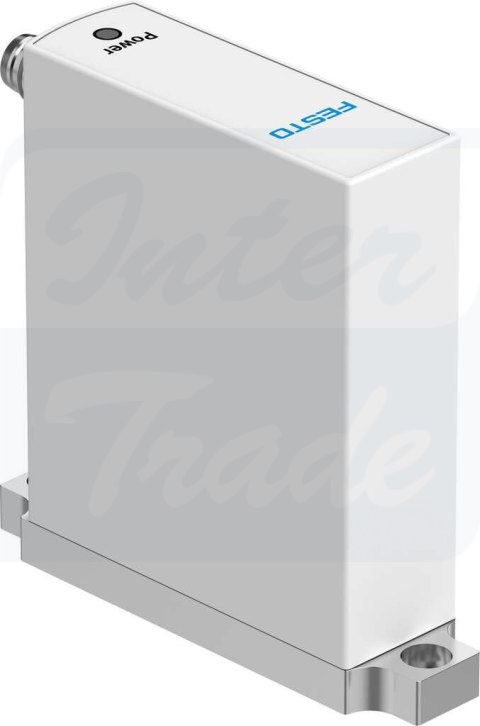

[VEAB-B-26-D13-F-V1-1R1] {8067669} Zawór proporcjonalny ciśnienia

• Funkcja zaworu3-drogowy zawór proporcjonalny ciśnienia
• Rodzaj sterowaniabezpośrednie
• Sposób powrotusprężyna mechaniczna
• Sposób uruchamianiaelektrycznie
• Pozycja montażudowolny
• Sposób uszczelnieniamiękki
• Symbol00995607
• Temperatura otoczenia0 °C ... 50 °C
• Temperatura medium5 °C ... 50 °C
• Temperatura przechowywania-20 °C ... 70 °C
• Wymiary szer. x dł. x wys.18 mm x 67 mm x 66 mm
• Przyłącze pneumatyczne 1Kołnierz
• Przyłącze pneumatyczne 2Kołnierz
• Przyłącze pneumatyczne 3Kołnierz
• Materiał uszczelnieńNBR
• Typ mocowaniaPrzy pomocy otworów przelotowychPrzy pomocy osprzętuopcjonalnie:
• Ciśnienie wejściowe 10 MPa ... 0.2 MPa
• Ciśnienie wejściowe 10 bar ... 2 bar
• Ciśnienie wejściowe 10 psi ... 29 psi
• Ciśnienie wyjściowe 2-0.1 MPa ... 0.1 MPa
• Ciśnienie wyjściowe 2-1 bar ... 1 bar
• Ciśnienie wyjściowe 2-14.5 psi ... 14.5 psi
• Ciśnienie wejściowe 3-0.1 MPa
• Ciśnienie wejściowe 3-1 bar
• Ciśnienie wejściowe 3-14.5 psi
• Normalny przepływ nominalny17 l/min
• Normalny przepływ nominalny 2-313 l/min
• Błąd liniowości FS0.5 %
• Dokładność powtarzalności w ± %FS0.4 %FS
• Histereza w ± %FS0.25 %FS
• Współczynnik temperaturowy0.05 %/K
• Dokładność bezwzględna w ± %FS w temperaturze pokojowej0.75 %FS
• Waga produktu70 g
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]Gazy obojętne
• Uwaga dotycząca medium roboczego/sterującegoPraca z olejonym powietrzem nie jest możliwa
• Stopień ochronyIP65
• CertyfikacjaRCM Mark
• Znak KCKC-EMV
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK RoHS
• Informacja o materiałachZgodność z dyrektywą RoHS
• Zgodność z LABSVDMA24364-strefa III
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zakres napięcia roboczego DC19 V ... 29 V
• Znamionowe napięcie robocze DC24 V
• Tętnienia resztkowe10 %
• Wartość zadana0 - 10 V
• Zakres wyjściowego sygnału analogowego0 - 10 V
• Dokładność wyjścia analogowego w ± %FS2 %FS
• Maks. pobór mocy elektrycznej1 W
• Ochrona przed zmianą polaryzacjido wszystkich przyłączy elektrycznych
• Zabezpieczenie przeciwzwarciowedla wszystkich przyłączy elektrycznych
• Instrukcje bezpieczeństwaPozycja bezpieczeństwa VEAA/VEAB: w przypadku zaniku zasilania elektrycznego ciśnienie wyjściowe pozostaje utrzymane w sposób nie regulowany, może wzrastać lub spadać - zawór jest zablokowany.
• Rodzaj wskazaniaLED
• Przyłącze elektryczne4-pinM8x1Wtyczkawg EN 60947-5-2
• Materiał obudowyWzmocniony poliamid
