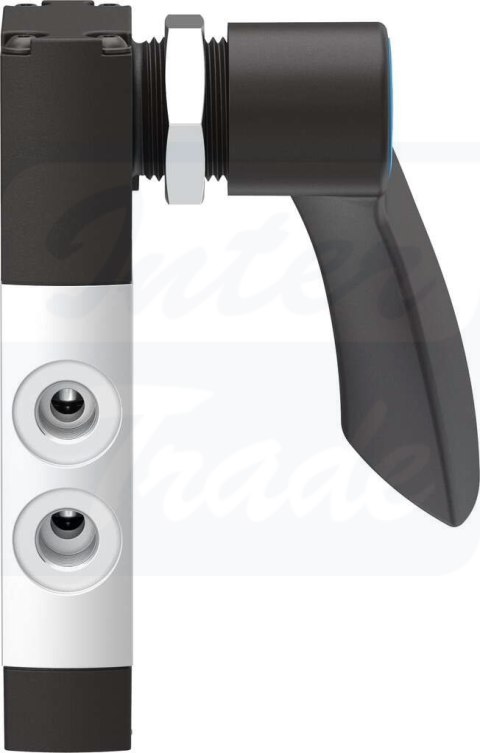

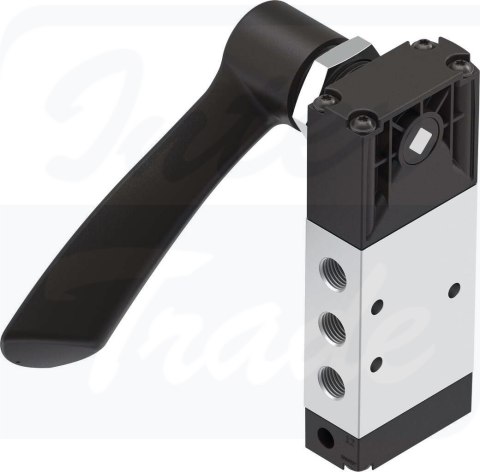

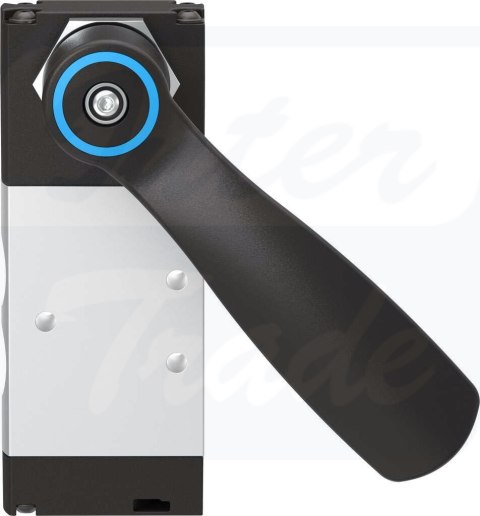

[VHEF-HS-P53E-M-G18] {4165859} Zawór z dźwignią ręczną

• Funkcja zaworu5/3 odpowietrzony
• Sposób uruchamianiaręczne
• Szerokość zabudowy20 mm
• Normalny przepływ nominalny530 l/min
• Pneumatyczne przyłącze roboczeG1/8
• Ciśnienie robocze-0.095 MPa ... 1 MPa
• Ciśnienie robocze-0.95 bar ... 10 bar
• KonstrukcjaZawór tłoczkowo-suwakowy
• Sposób powrotusprężyna mechaniczna
• Średnica nominalna5.2 mm
• Funkcja odpowietrzeniaz możliwością dławienia
• Informacja o zastosowaniuuruchamiać tylko ręcznie
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Rodzaj sterowaniabezpośrednie
• Kierunek przepływurewersyjny
• Symbol00995891
• Pokrycieprzekrycie dodatnie
• Maks. częstotliwość przełączania0.5 Hz
• Ochrona przeciwwybuchowaZone 1 (ATEX)Zone 2 (ATEX)Zone 21 (ATEX)Zone 22 (ATEX)
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:-:-]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej1 - niskie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura medium-10 °C ... 60 °C
• Temperatura otoczenia-10 °C ... 60 °C
• Moment uruchamiający0.7 Nm
• Maks. siła potrzebna do uruchomienia200 N
• Maks. siła poprzeczna przy uruchomieniu200 N
• Waga produktu265 g
• Typ mocowaniaMontaż na panelu przednimPrzy pomocy otworów przelotowychopcjonalnie:
• Przyłącze pneumatyczne 1G1/8
• Przyłącze pneumatyczne 2G1/8
• Przyłącze pneumatyczne 3G1/8
• Przyłącze pneumatyczne 4G1/8
• Przyłącze pneumatyczne 5G1/8
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyWzmocniony poliamid
• Materiał uszczelnieńNBR
• Materiał obudowyStop aluminium, anodowany
• Materiał dźwigniWzmocniony poliamid
