[VPCF-6-L-8-G38-10-A4-E-EX2] Zawór proporcjonalny przepływu

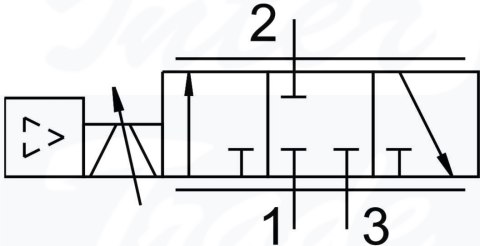

• Funkcja zaworu3-drogowy zawór proporcjonalny przepływu
• KonstrukcjaZawór tłoczkowo-suwakowyz wbudowanymi czujnikami ciśnienia
• Rodzaj sterowaniabezpośrednie
• Sposób uruchamianiaelektrycznie
• Sposób powrotupola magnetyczne
• Symbol00995603
• Kierunek przepływujednokierunkowy
• Pozycja montażudowolny
• Sposób uszczelnieniatwardy
• Średnica nominalna6 mm
• Zabezpieczenie przeciwzwarcioweyes
• Rodzaj wskazaniaLED
• Zakres przepływu0 l/min ... 1500 l/min
• Ciśnienie robocze0.1 MPa ... 1 MPa
• Ciśnienie robocze1 bar ... 10 bar
• Zakres regulacji przepływu30 l/min ... 1500 l/min
• Uwaga dotycząca zakresu regulacji przepływuRegulacja odbywa się od 30 l/min, poniżej tej wartości zadanej zawór regulacyjny przepływu przełącza się do pozycji odpowietrzania.Specyficzne dane dotyczące dokładności odnoszą się do zakresu regulacji przepływu 75-1500 l/min.
• Dokładność powtarzalności w ± %FS0.5 %FS
• Dokładność bezwzględna w ± %FS w temperaturze pokojowej3 %FS
• Histereza w ± %FS0.8 %FS
• Temperatura otoczenia0 °C ... 50 °C
• Temperatura medium15 °C ... 35 °C
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [6:4:4]
• Uwaga dotycząca medium roboczego/sterującegoPraca z olejonym powietrzem nie jest możliwamaksymalna wielkość cząsteczek 5 µm
• Stopień ochronyIP65
• Uwaga o stopniu ochronyw stanie zamontowanym
• CertyfikacjaRCM Mark
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEzgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)zgodnie z dyrektywą UE RoHS
• Ochrona przeciwwybuchowaZone 2 (ATEX)Zone 22 (ATEX)
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK EXwg przepisów UK RoHS
• ATEX-Kategoria: gazII 3G
• ATEX-Kategoria: pyłII 3D
• Rodzaj zabezpieczenia przed zapłonem dla gazuEx nA IIC T5 X Gc
• Ex-Rodzaj ochrony przed zapłonem pyłówEx tc IIIC T60°C X Dc
• Ochrona przeciwwybuchowa Ex— temperatura otoczenia0°C <= Ta <= +50°C</span>
• Zgodność z LABSVDMA24364-B1/B2-L
• Informacja o materiałachZgodność z dyrektywą RoHS
• Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
• Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
• Klasa ochrony przeciwkorozyjnej1 - niskie obciążenie korozyjne
• Znamionowe napięcie robocze DC24 V
• Zakres napięcia roboczego DC20.4 V ... 30 V
• Tętnienia resztkowe5%
• Maks. pobór prądu1.2 A
• Pobór prądu przy nieobciążonych wyjściach150 mA
• Wyjście dwustanowePNP
• Wejście przełączającePNP
• Obciążalność prądowa na wyjście100 mA
• Ochrona przed zmianą polaryzacjidla napięcia roboczego
• Czas pracy ciągłej100%
• Maks. pobór mocy elektrycznej36 W
• Zakres wyjściowego sygnału analogowego4 - 20 mA
• Zakres wejściowego sygnału analogowego4 - 20 mA
• Funkcja diagnostycznaWskaźnik diodowy
• Przyłącze elektryczne8-pinoweKodowanie AM12X1Wtyczka
• Typ mocowaniaMocowanie bezpośrednie przez otwór przelotowyMontaż bezpośredni przy pomocy gwintu
• Przyłącze pneumatyczne 1G3/8
• Przyłącze pneumatyczne 2G3/8
• Przyłącze pneumatyczne 3G3/8
• Waga produktu856 g
• Materiał obudowyStop aluminium, anodowany
• Materiał uszczelnieńFPMHNBR
