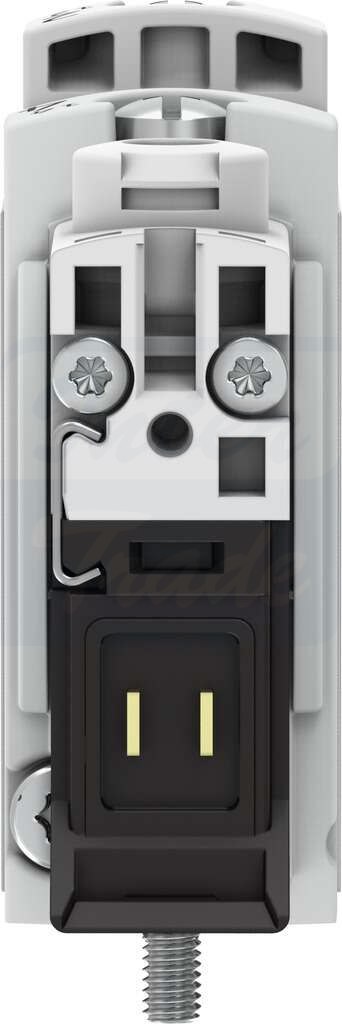

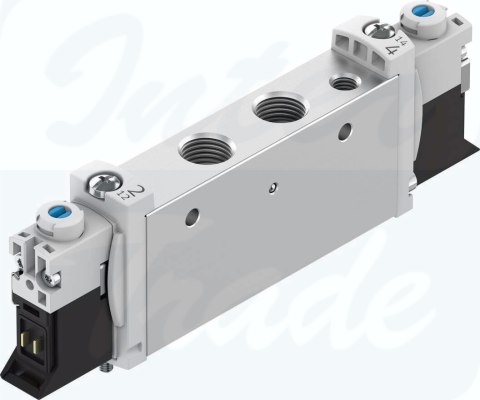

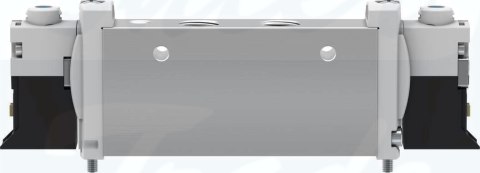

[VUVG-L14-T32C-AZT-G18-1P3] {566505} Elektrozawór

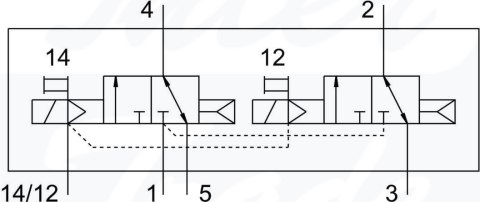

• Funkcja zaworu2x3/2 zamknięty monostabilny
• Sposób uruchamianiaelektrycznie
• Wielkość zaworu14 mm
• Normalny przepływ nominalny560 l/min
• Pneumatyczne przyłącze roboczeG1/8
• Napięcie robocze24V DC
• Ciśnienie robocze0.15 MPa ... 1 MPa
• Ciśnienie robocze1.5 bar ... 10 bar
• KonstrukcjaZawór tłoczkowo-suwakowy
• Sposób powrotusprężyna pneumatyczna
• CertyfikacjaRCM Markc UL us - Recognized (OL)
• Stopień ochronyIP40IP65z gniazdem wtykowym
• Średnica nominalna4.6 mm
• Funkcja odpowietrzeniaz możliwością dławienia
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Pomocnicze sterowanie ręcznez blokadąbez blokadyzakryte
• Rodzaj sterowaniasterowanie pilotem
• Przyłącze zasilania powietrzem pilotówzewn.
• Symbol00992912
• Pokrycieprzekrycie dodatnie
• Ciśnienie pilota0.15 MPa ... 0.8 MPa
• Ciśnienie pilota1.5 bar ... 8 bar
• Praca na podciśnieniuno
• Czas wyłączania25 ms
• Czas włączania9 ms
• Czas pracy ciągłej100%
• Maks. dodatni impuls testowy przy sygnale 0700 µs
• Maks. ujemny impuls testowy na 1 sygnale900 µs
• Parametry cewki24 V DC: 1,0 W24 V DC: faza niskiego natężenia 0,3 W, faza wysokiego natężenia 1,0 W
• Dopuszczalne wahania napięcia+/- 10 %
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
• Ograniczona temperatura otoczenia i mediów-5 - 50°Cbez redukcji prądu podtrzymania
• Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura medium-5 °C ... 60 °C
• Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Temperatura otoczenia-5 °C ... 60 °C
• Waga produktu89 g
• Przyłącze elektryczneprzez elektryczną płytę przyłączeniową
• Typ mocowaniana listwie przyłączeniowejPrzy pomocy otworów przelotowychopcjonalnie:
• Przyłącze zasilania pilotów 12/14M5
• Przyłącze pneumatyczne 1G1/8
• Przyłącze pneumatyczne 2G1/8
• Przyłącze pneumatyczne 3G1/8
• Przyłącze pneumatyczne 4G1/8
• Przyłącze pneumatyczne 5G1/8
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńHNBRNBR
• Materiał obudowyStop aluminium do przeróbki plastycznej
