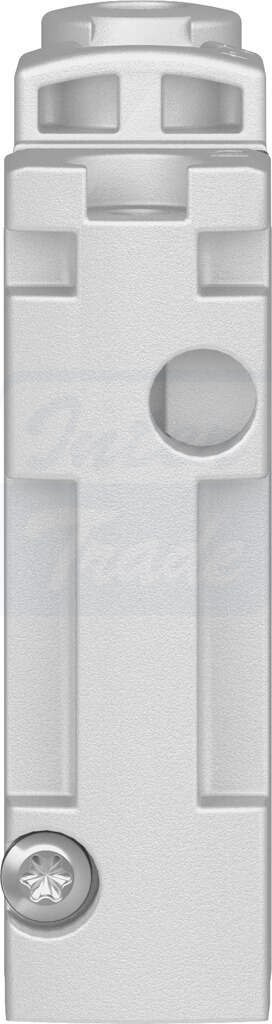

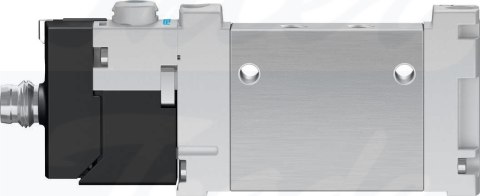

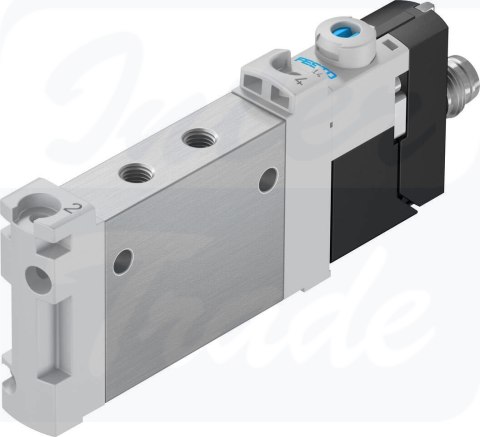

[VUVG-LK10-M52-AT-M5-1R8L-S] {8042543} Elektrozawór

• Funkcja zaworu5/2 monostabilny
• Sposób uruchamianiaelektrycznie
• Wielkość zaworu10 mm
• Normalny przepływ nominalny195 l/min
• Pneumatyczne przyłącze roboczeM5
• Napięcie robocze24V DC
• Ciśnienie robocze0.25 MPa ... 0.7 MPa
• Ciśnienie robocze2.5 bar ... 7 bar
• KonstrukcjaKonstrukcja z uszczelnieniami na tłoczku
• Sposób powrotusprężyna pneumatyczna
• Certyfikacjac UL us - Recognized (OL)
• Jednostka certyfikującaUL MH19482
• Stopień ochronyIP65
• Funkcja odpowietrzeniaz możliwością dławienia
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Pomocnicze sterowanie ręcznez blokadąbez blokady
• Rodzaj sterowaniasterowanie pilotem
• Przyłącze zasilania powietrzem pilotówwew.
• Kierunek przepływujednokierunkowy

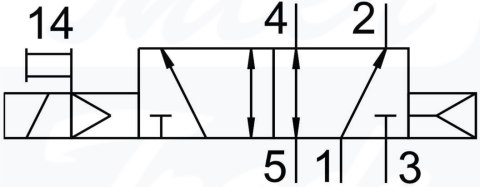

• Symbol00992908
• Pokrycieprzekrycie dodatnie
• Wskaźnik stanu sygnałuLED
• Maks. częstotliwość przełączania2 Hz
• Czas wyłączania17 ms
• Czas włączania14 ms
• Czas pracy ciągłej100%
• Maks. dodatni impuls testowy przy sygnale 01600 µs
• Maks. ujemny impuls testowy na 1 sygnale3000 µs
• Parametry cewki24 V DC: 0,8 W
• Dopuszczalne wahania napięcia+/- 10 %
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Odporność na drganiaSprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
• Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-strefa III
• Temperatura medium-5 °C ... 50 °C
• Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Temperatura otoczenia-5 °C ... 50 °C
• Waga produktu45 g
• Przyłącze elektryczne3-pinM8x1 kodowanie A wg EN 61076-2-104Wtyczka
• Typ mocowaniana listwie przyłączeniowejPrzy pomocy otworów przelotowych
• Przyłącze pneumatyczne 2M5
• Przyłącze pneumatyczne 4M5
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńHNBRNBR
• Materiał obudowyStop aluminium do przeróbki plastycznej
