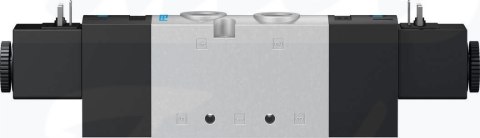

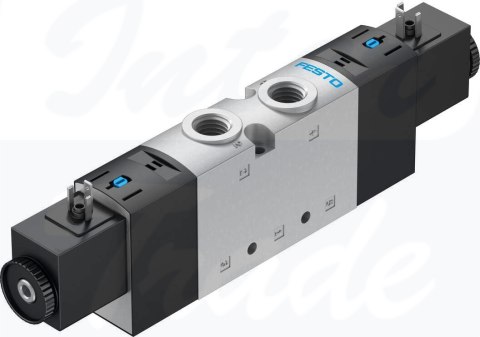

[VUVS-LT30-T32H-MZD-G38-F8-1C1] {8036717} Elektrozawór

• Funkcja zaworu2x3/2 otwarty/zamknięty monostabilny
• Sposób uruchamianiaelektrycznie
• Wielkość zaworu31 mm
• Normalny przepływ nominalny1600 l/min
• Pneumatyczne przyłącze roboczeG3/8
• Napięcie robocze24V DC
• Ciśnienie robocze0.1 MPa ... 1 MPa
• Ciśnienie robocze1 bar ... 10 bar
• KonstrukcjaGniazdo talerzowe
• Sposób powrotusprężyna mechaniczna
• Certyfikacjac UL us - Recognized (OL)
• Stopień ochronyIP65z gniazdem wtykowymwg IEC 60529
• Średnica nominalna7.8 mm
• Funkcja odpowietrzeniaz możliwością dławienia
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Pomocnicze sterowanie ręcznez blokadąbez blokady
• Rodzaj sterowaniasterowanie pilotem
• Przyłącze zasilania powietrzem pilotówzewn.
• Kierunek przepływujednokierunkowy
• Symbol00995865
• Pokryciepokrycie ujemne
• Ciśnienie pilota0.25 MPa ... 1 MPa
• Ciśnienie pilota2.5 bar ... 10 bar
• Wartość b0.3
• Wartość C6.7 l/sbar
• Czas wyłączania37 ms
• Czas włączania13 ms
• Czas pracy ciągłej100%
• Maks. dodatni impuls testowy przy sygnale 02000 µs
• Maks. ujemny impuls testowy na 1 sygnale3600 µs
• Parametry cewki24 V DC: 3,3 W
• Dopuszczalne wahania napięcia+/- 10 %
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
• Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura medium-10 °C ... 60 °C
• Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Temperatura otoczenia-10 °C ... 60 °C
• Waga produktu543 g
• Przyłącze elektryczneKształt Cwg EN 175301-803
• Typ mocowaniana listwie przyłączeniowejPrzy pomocy otworów przelotowychopcjonalnie:
• Przyłącze dla otworu odpowietrzającegonie przewodowe
• Przyłącze odpowietrzania pilota 82M5
• Przyłącze odpowietrzania pilota 84M5
• Przyłącze zasilania pilotów 12G1/8
• Przyłącze zasilania pilotów 14G1/8
• Przyłącze pneumatyczne 1G3/8
• Przyłącze pneumatyczne 2G3/8
• Przyłącze pneumatyczne 3G3/8
• Przyłącze pneumatyczne 4G3/8
• Przyłącze pneumatyczne 5G3/8
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńHNBRNBRTPE-U(PU)
• Materiał obudowyOdlew ciśnieniowy aluminium, lakierowany
• Materiał suwaka tłokowegoStop aluminium do przeróbki plastycznej
• Materiał śrubStal, ocynkowana
