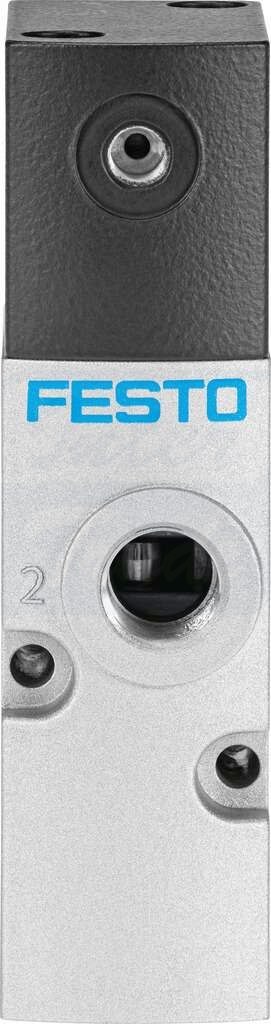

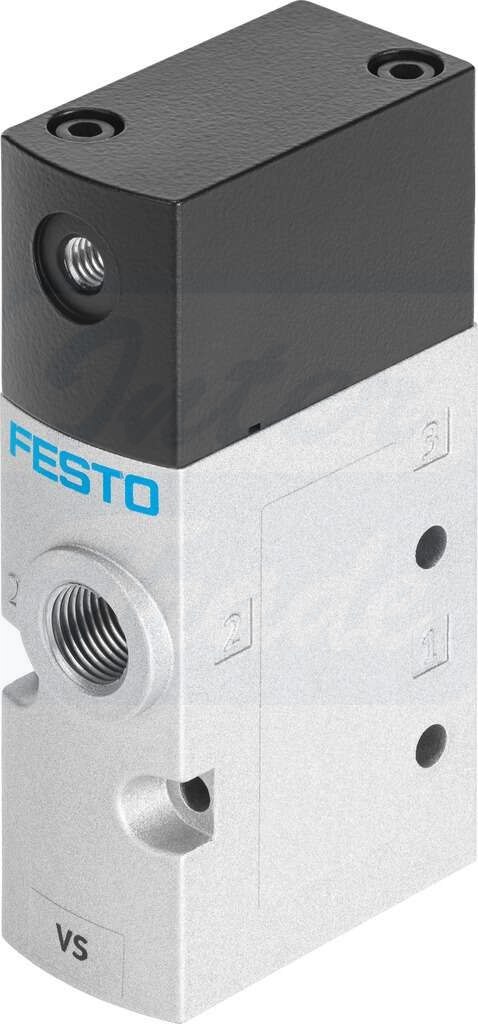

[VUWS-LT30-M32U-M-G38] {8096575} Zawór pneumatyczny

• Funkcja zaworu3/2 otwarty, monostabilny
• Sposób uruchamianiapneumatyczny
• Wielkość zaworu31 mm
• Normalny przepływ nominalny1600 l/min
• Pneumatyczne przyłącze roboczeG3/8
• Ciśnienie robocze0.1 MPa ... 1 MPa
• Ciśnienie robocze1 bar ... 10 bar
• KonstrukcjaGniazdo talerzowe
• Sposób powrotusprężyna mechaniczna
• Certyfikacjac UL us - Recognized (OL)
• Średnica nominalna7.9 mm
• Funkcja odpowietrzeniaz możliwością dławienia
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Pomocnicze sterowanie ręcznebrak
• Rodzaj sterowaniabezpośrednie
• Przyłącze zasilania powietrzem pilotówwew.
• Kierunek przepływujednokierunkowy
• Symbol00995403
• Pokryciepokrycie ujemne
• Ciśnienie pilota0.25 MPa ... 1 MPa
• Ciśnienie pilota2.5 bar ... 10 bar
• Czas wyłączania45 ms
• Czas włączania12 ms
• Ochrona przeciwwybuchowaThe information in the certificate must be observed!Zone 1 (ATEX)Zone 2 (ATEX)Zone 21 (ATEX)Zone 22 (ATEX)
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura medium-10 °C ... 60 °C
• Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Temperatura otoczenia-10 °C ... 60 °C
• Waga produktu352 g
• Typ mocowaniana listwie przyłączeniowejPrzy pomocy otworów przelotowychopcjonalnie:
• Przyłącze dla otworu odpowietrzającegonie przewodowe
• Przyłącze zasilania pilotów 10G1/8
• Przyłącze pneumatyczne 1G3/8
• Przyłącze pneumatyczne 2G3/8
• Przyłącze pneumatyczne 3G3/8
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńHNBRNBRTPE-U(PU)
• Materiał obudowyOdlew ciśnieniowy aluminium, lakierowany
• Materiał suwaka tłokowegoPolioksymetylen
• Materiał śrubStal, ocynkowana
