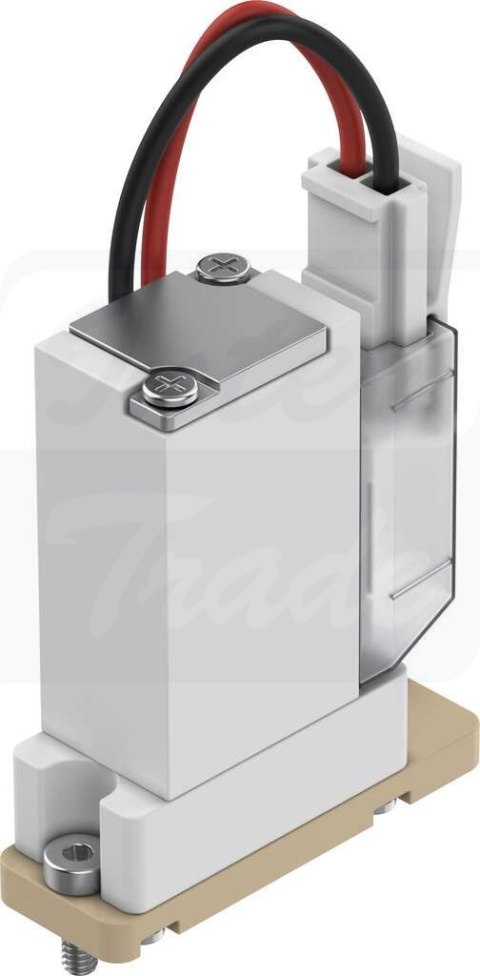

[VYKB-F10-M22C-16-PF-5HPS] {8122815} Elektrozawór odseparowany od medium

• KonstrukcjaPrzyłącze elektryczne górneZawór wahaczowy z uszczelką membranową
• Sposób uszczelnieniamiękki
• Materiały mające kontakt z mediumFFPMPEEK
• Funkcja zaworu2/2 zamknięty monostabilny
• Średnica nominalna1.6 mm
• Kierunek przepływujednokierunkowy
• Sposób uruchamianiaelektrycznie
• Rodzaj sterowaniabezpośrednie
• Sposób powrotusprężyna mechaniczna
• Pomocnicze sterowanie ręcznebrak
• Pozycja montażudowolny
• Typ mocowaniaPrzez otwór przelotowy dla śruby M2
• Przyłącze elektryczne 1, rodzaj przyłączaKabel z wtyczką
• Przyłącze elektryczne 1, technika przyłączeniowaUkład przyłączy HP
• Wielkość10
• Przyłącze mediów płynnychKołnierz
• MediumPłynne mediaMedia w postaci gazowej
• Informacja o mediumZwrócić uwagę na odporność materiałów wchodzących w kontakt z mediamimaksymalna wielkość cząsteczek 5 µm
• Objętość wewnętrzna35 µl
• Temperatura medium0 °C ... 50 °C
• Temperatura mediów płynnych0 °C ... 50 °C
• Temperatura otoczenia0 °C ... 50 °C
• Temperatura przechowywania-20 °C ... 70 °C
• Ciśnienie medium-0.075 MPa ... 0.1 MPa
• Ciśnienie medium-0.75 bar ... 1 bar
• Ciśnienie medium-10.875 psi ... 14.5 psi
• Ciśnienie przeciążenia0.3 MPa
• Ciśnienie przeciążenia3 bar
• Ciśnienie przeciążenia43.5 psi
• Zakres napięcia roboczego DC12 V
• Dopuszczalne wahania napięcia-5 % / +10 %
• Parametry cewki12 V DC: faza niskoprądowa 1 W, faza wysokoprądowa 3,7 W
• Czas pracy ciągłej100%
• Maks. częstotliwość przełączania2 Hz
• Czas włączania20 ms
• Czas wyłączania20 ms
• Przepływ Kv0.034 m³/h
• Symbol00997351
• Materiał obudowyPEEK
• Materiał membranyFFPM
• Materiał uszczelnieńFFPM
• Informacja o materiałachZgodność z dyrektywą RoHS
• Zgodność z LABSVDMA24364-strefa III
• Waga produktu18 g
• Stopień ochronyIP40
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK RoHS
