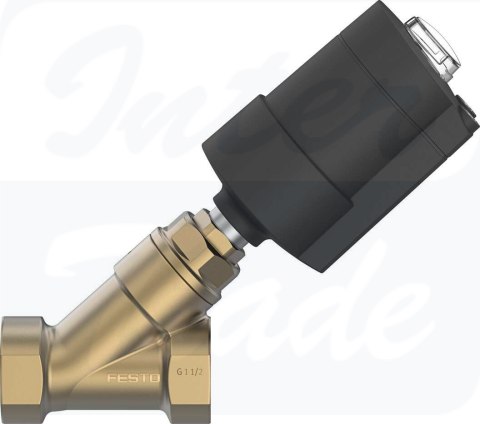

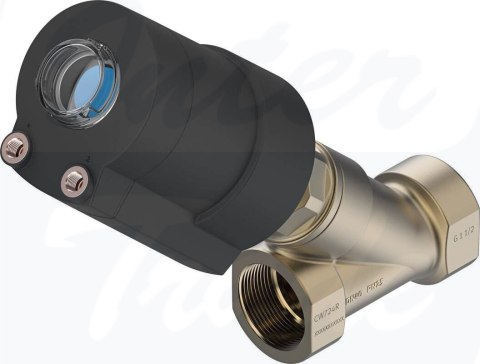

[VZXA-A-TS6-40-M6-B1T-15.5-K-75-20-PR-PM] {8111587} Zawór kątowy

• KonstrukcjaZawór gniazdowy z napędem tłokowym
• Sposób uruchamianiapneumatyczny
• Pozycja montażudowolny
• Typ mocowaniaInstalacja na przewodach
• Przyłącze kablaMufa gwintowana G1 1/2 wg DIN ISO 228
• Funkcja zaworu2/2
• Kierunek przepływujednokierunkowy
• Ciśnienie medium0 MPa ... 1.55 MPa
• Ciśnienie medium0 bar ... 15.5 bar
• Sposób powrotusprężyna mechaniczna
• Rodzaj sterowaniasterowanie zewnętrzne
• Przyłącze pneumatyczneGwint wewnętrzny G1/8
• Ciśnienie robocze0.5 MPa ... 0.7 MPa
• Ciśnienie robocze5 bar ... 7 bar
• Ciśnienie robocze72.5 psi ... 101.5 psi

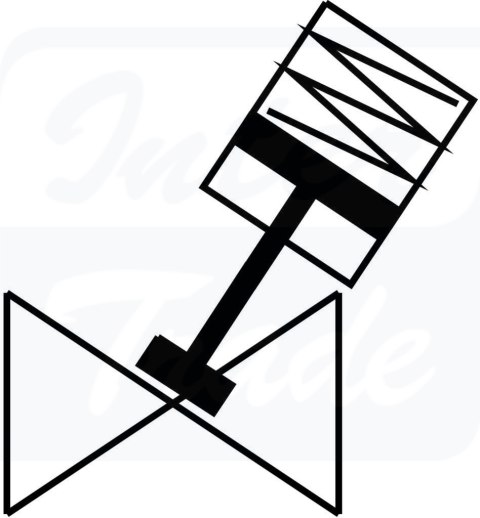

• Symbol00995586
• MediumParaGazy obojętneFiltrowane sprężone powietrze, stopień filtracji 200 µm
• Kierunek przepływuNad gniazdem zaworu, dla mediów gazowych
• Sterowanie mediumPraca On/Off
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Maks. lepkość600 mm²/s
• Temperatura medium-10 °C ... 60 °C
• Temperatura otoczenia0 °C ... 60 °C
• Przepływ Kv34.5 m³/h
• Zastosowanie na zewnątrzMiejsca montażu zabezpieczone przed niekorzystnymi oddziaływaniami atmosferycznymi klasa C1 w oparciu o normę IEC 60654-1
• Informacja o materiałachZgodność z dyrektywą RoHS
• Zgodność z LABSVDMA24364-strefa III
• Materiał obudowy zaworu procesowegoMosiądz
• Numer materiału obudowy zaworu procesowegoCW724R
• Materiał uszczelnieńFPM
• Materiał uszczelki śrubyPTFE
• Materiał uszczelnienia gniazdaPTFE
• Waga produktu3650 g
• Znak CE (patrz deklaracja zgodności)zgodne z dyrektywą UE w sprawie urządzeń ciśnieniowych
• Wielkość napędu75 mm
• Skok20 mm
• Funkcja sterowaniaZamknięcie za pomocą siły sprężyny (obniżona siła sprężyny), NZ
• Sygnalizacja położeniaze wskaźnikiem mechanicznym
• Materiał obudowy napęduWzmocniony poliamid
• Temperatura przechowywania-10 °C ... 60 °C
• Stopień ochronyIP65IP67
• Materiał tłoczyskaNierdzewna stal stopowa
• Materiał pokrywyWzmocniony poliamid
