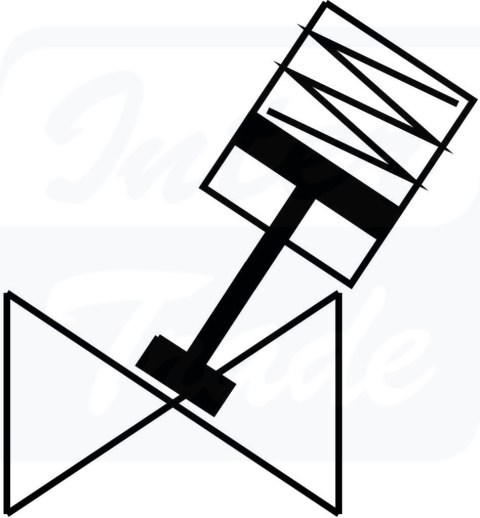

[VZXA-A-TS7-3/4"-M2-V14T-16-K-75-20-PR-V4] {8060521} Zawór kątowy

• KonstrukcjaZawór gniazdowy z napędem tłokowym
• Sposób uruchamianiapneumatyczny
• Pozycja montażudowolny
• Typ mocowaniaInstalacja na przewodach
• Przyłącze kablaMufa gwintowana 3/4 NPT wg ANSI/ASME B 1.20.1
• Funkcja zaworu2/2
• Kierunek przepływujednokierunkowy
• Ciśnienie medium0 MPa ... 1.6 MPa
• Ciśnienie medium0 bar ... 16 bar
• Sposób powrotusprężyna mechaniczna
• Rodzaj sterowaniasterowanie zewnętrzne
• Przyłącze pneumatyczneGwint wewnętrzny G1/8
• Ciśnienie robocze0.5 MPa ... 1 MPa
• Ciśnienie robocze5 bar ... 10 bar
• Ciśnienie robocze72.5 psi ... 145 psi
• Symbol00995586
• MediumParaGazy obojętneFiltrowane sprężone powietrze, stopień filtracji 200 µm
• Kierunek przepływuNad gniazdem zaworu, dla mediów gazowych
• Sterowanie mediumPraca On/Off
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Maks. lepkość600 mm²/s
• Temperatura medium-10 °C ... 180 °C
• Temperatura otoczenia0 °C ... 60 °C
• Przepływ Kv14.5 m³/h
• Zastosowanie na zewnątrzMiejsca montażu zabezpieczone przed niekorzystnymi oddziaływaniami atmosferycznymi klasa C1 w oparciu o normę IEC 60654-1
• Informacja o materiałachZgodność z dyrektywą RoHS
• Zgodność z LABSVDMA24364-strefa III
• Materiał obudowy zaworu procesowegoOdlew ze stali szlachetnej
• Numer materiału obudowy zaworu procesowegoASTM A351-CF3M
• Materiał uszczelnieńFPM
• Materiał uszczelki śrubyPTFE
• Materiał uszczelnienia gniazdaPTFE
• Waga produktu3155 g
• CertyfikacjaCRN
• Ochrona przeciwwybuchowaZone 1 (ATEX)Zone 2 (ATEX)Zone 21 (ATEX)Zone 22 (ATEX)
• Jednostka certyfikującaTÜV 968/V 1039.01/20
• Safety Integrity Level (SIL)SIL 2
• Prawdopodobieństwo uszkodzenia na godzinę (PFH, Probability of Failure per Hour)1.36E-7
• PFD5.95E-4
• Wielkość napędu75 mm
• Skok20 mm
• Funkcja sterowaniaZamknięcie za pomocą siły sprężyny (obniżona siła sprężyny), NZ
• Sygnalizacja położeniaze wskaźnikiem mechanicznym
• Materiał obudowy napęduOdlew ze stali szlachetnej
• Numer materiału obudowy napędu1.4408
• Temperatura przechowywania-10 °C ... 60 °C
• Stopień ochronyIP65IP67
• Materiał tłoczyskaNierdzewna stal stopowa
• Materiał pokrywyOdlew ze stali szlachetnej
