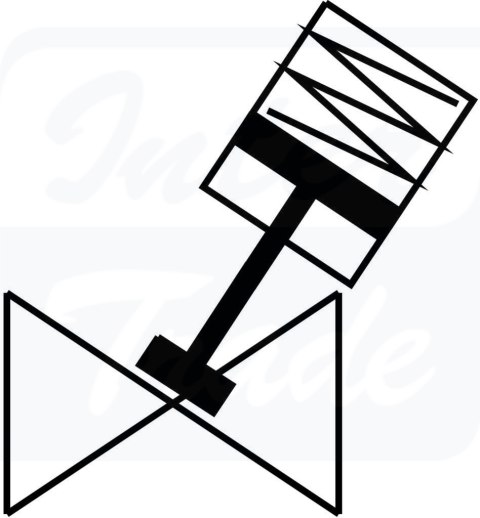

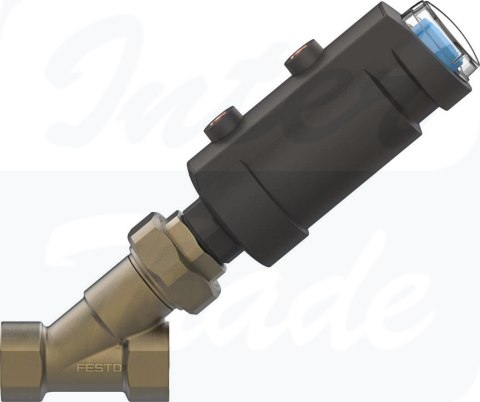

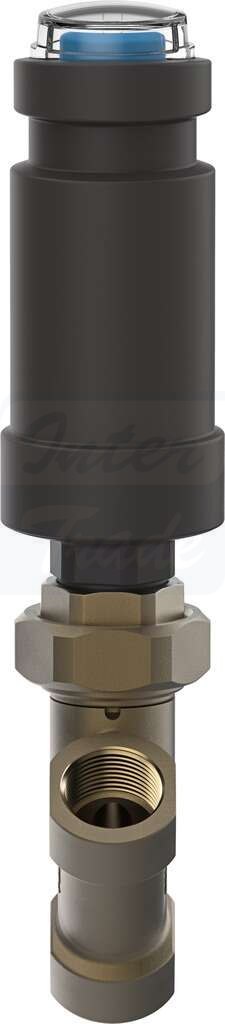

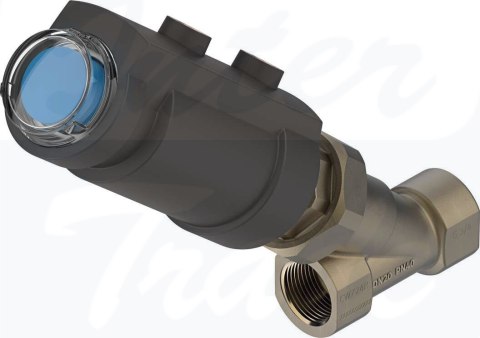

[VZXA-B-TS6-20-M2-B1T-12.8-K-46-17-PM] {8111590} Zawór kątowy

• KonstrukcjaZawór gniazdowy z napędem tłokowym
• Sposób uruchamianiapneumatyczny
• Pozycja montażudowolny
• Typ mocowaniaInstalacja na przewodach
• Przyłącze kablaMufa gwintowana G3/4 wg DIN ISO 228
• Funkcja zaworu2/2
• Kierunek przepływujednokierunkowy
• Ciśnienie medium0 MPa ... 1.28 MPa
• Ciśnienie medium0 bar ... 12.8 bar
• Sposób powrotusprężyna mechaniczna
• Rodzaj sterowaniasterowanie zewnętrzne
• Przyłącze pneumatyczneGwint wewnętrzny G1/8
• Ciśnienie robocze0.5 MPa ... 0.7 MPa
• Ciśnienie robocze5 bar ... 7 bar
• Ciśnienie robocze72.5 psi ... 101.5 psi
• Symbol00995586
• MediumParaPłyn hydrauliczny na bazie oleju mineralnegoGazy obojętneOlej mineralnyWodaFiltrowane sprężone powietrze, stopień filtracji 200 µmCiecze neutralne
• Kierunek przepływuPod gniazdem zaworowym, dla mediów ciekłych i gazowych
• Sterowanie mediumPraca On/Off
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Maks. lepkość600 mm²/s
• Temperatura medium-10 °C ... 180 °C
• Temperatura otoczenia0 °C ... 60 °C
• Przepływ Kv11.1 m³/h
• Zastosowanie na zewnątrzMiejsca montażu zabezpieczone przed niekorzystnymi oddziaływaniami atmosferycznymi klasa C1 w oparciu o normę IEC 60654-1
• Informacja o materiałachZgodność z dyrektywą RoHS
• Zgodność z LABSVDMA24364-strefa III
• Materiał obudowy zaworu procesowegoMosiądz
• Numer materiału obudowy zaworu procesowegoCW724R
• Materiał uszczelnieńFPM
• Materiał uszczelki śrubyPTFE
• Materiał uszczelnienia gniazdaPTFE
• Waga produktu1257 g
• Wielkość napędu46 mm
• Skok17 mm
• Funkcja sterowaniaZamykany siłą sprężyny, NC
• Sygnalizacja położeniaze wskaźnikiem mechanicznym
• Materiał obudowy napęduWzmocniony poliamid
• Temperatura przechowywania-10 °C ... 60 °C
• Stopień ochronyIP65IP67
• Materiał tłoczyskaNierdzewna stal stopowa
• Materiał pokrywyWzmocniony poliamid
