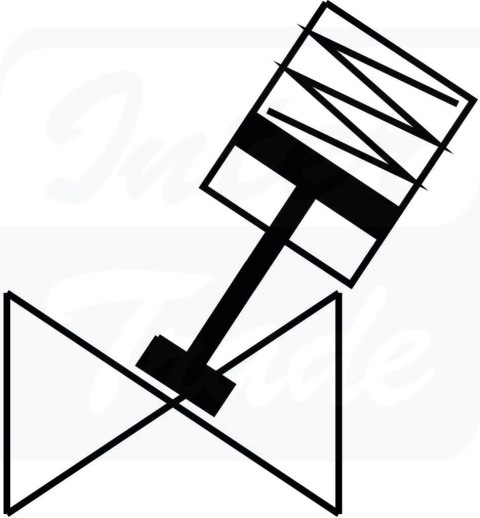

• [VZXA-B-TS6-20-M2-V13T-30-K-75-20-V4] {8060529} Zawór kątowy

Kod producenta: VZXA-B-TS6-20-M2-V13T-30-K-75-20-V4

Zawór kątowy

1915.69
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 8060529
GTIN GTIN 4052568290443

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • KonstrukcjaZawór gniazdowy z napędem tłokowym
  • Sposób uruchamianiapneumatyczny
  • Pozycja montażudowolny
  • Typ mocowaniaInstalacja na przewodach
  • Przyłącze kablaMufa gwintowana G3/4 wg DIN ISO 228
  • Funkcja zaworu2/2
  • Kierunek przepływujednokierunkowy
  • Ciśnienie medium0 MPa ... 3 MPa
  • Ciśnienie medium0 bar ... 30 bar
  • Sposób powrotusprężyna mechaniczna
  • Rodzaj sterowaniasterowanie zewnętrzne
  • Przyłącze pneumatyczneGwint wewnętrzny G1/8
  • Ciśnienie robocze0.5 MPa ... 1 MPa
  • Ciśnienie robocze5 bar ... 10 bar
  • Ciśnienie robocze72.5 psi ... 145 psi
  • Symbol00995586
  • MediumParaPłyn hydrauliczny na bazie oleju mineralnegoGazy obojętneOlej mineralnyWodaFiltrowane sprężone powietrze, stopień filtracji 200 µmCiecze neutralne
  • Kierunek przepływuPod gniazdem zaworowym, dla mediów ciekłych i gazowych
  • Sterowanie mediumPraca On/Off
  • Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
  • Maks. lepkość600 mm²/s
  • Temperatura medium-10 °C ... 180 °C
  • Temperatura otoczenia0 °C ... 60 °C
  • Przepływ Kv13.5 m³/h
  • Zastosowanie na zewnątrzMiejsca montażu zabezpieczone przed niekorzystnymi oddziaływaniami atmosferycznymi klasa C1 w oparciu o normę IEC 60654-1
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Zgodność z LABSVDMA24364-strefa III
  • Materiał obudowy zaworu procesowegoOdlew ze stali szlachetnej
  • Numer materiału obudowy zaworu procesowego1.4409
  • Materiał uszczelnieńFPM
  • Materiał uszczelki śrubyPTFE
  • Materiał uszczelnienia gniazdaPTFE
  • Waga produktu3360 g
  • CertyfikacjaCRN
  • Ochrona przeciwwybuchowaZone 1 (ATEX)Zone 2 (ATEX)Zone 21 (ATEX)Zone 22 (ATEX)
  • Jednostka certyfikującaTÜV 968/V 1039.01/20
  • Safety Integrity Level (SIL)SIL 2
  • Prawdopodobieństwo uszkodzenia na godzinę (PFH, Probability of Failure per Hour)1.36E-7
  • PFD5.95E-4
  • Wielkość napędu75 mm
  • Skok20 mm
  • Funkcja sterowaniaZamykany siłą sprężyny, NC
  • Sygnalizacja położeniaze wskaźnikiem mechanicznym
  • Materiał obudowy napęduOdlew ze stali szlachetnej
  • Numer materiału obudowy napędu1.4408
  • Temperatura przechowywania-10 °C ... 60 °C
  • Stopień ochronyIP65IP67
  • Materiał tłoczyskaNierdzewna stal stopowa
  • Materiał pokrywyOdlew ze stali szlachetnej
