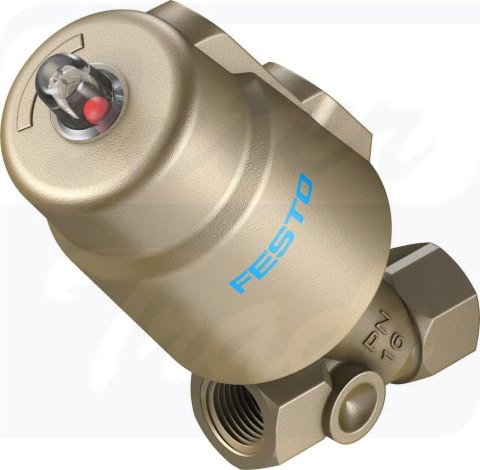

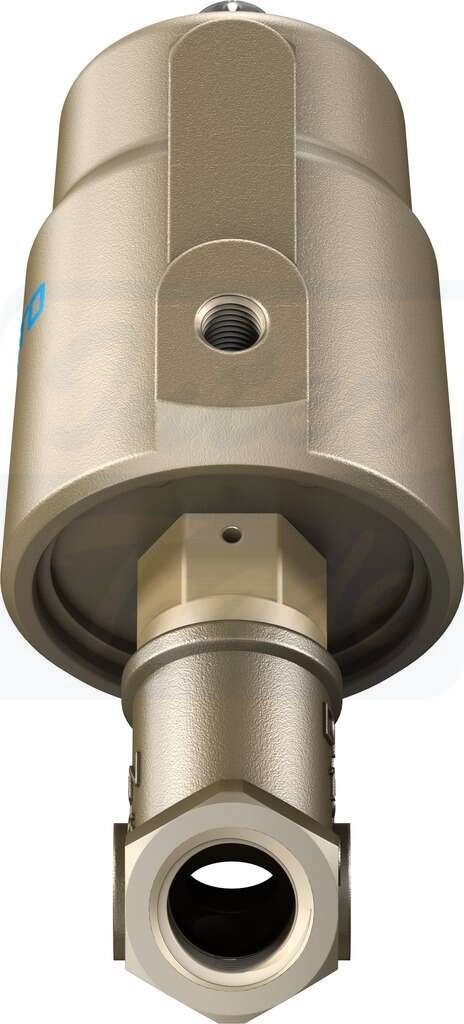

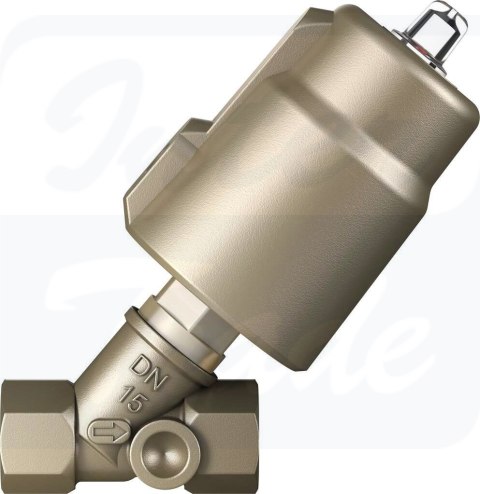

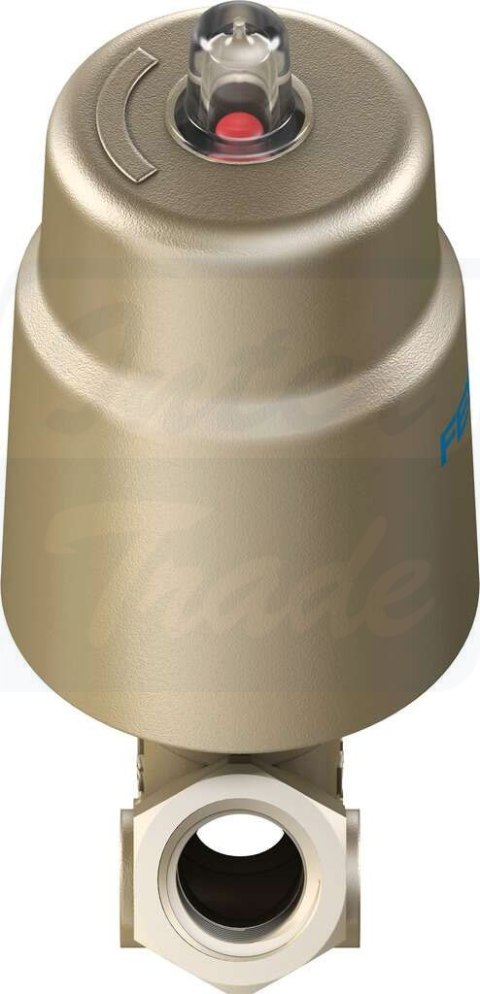

[VZXF-L-M22C-M-B-G12-120-M1-H3B1T-50-16] {3535620} Zawór kątowy

• KonstrukcjaZawór gniazdowy z napędem tłokowym
• Sposób uruchamianiapneumatyczny
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Typ mocowaniaInstalacja na przewodach
• Przyłącze kablaMufa gwintowana G1/2 wg DIN ISO 228
• Średnica nominalna12 mm
• Funkcja zaworu2/2 zamknięty monostabilny
• Kierunek przepływujednokierunkowy
• Ciśnienie medium0 MPa ... 1.6 MPa
• Ciśnienie medium0 bar ... 16 bar
• Ciśnienie nominalne zaworu armaturowego PN16
• Funkcja odpowietrzeniabez dławienia
• Sposób powrotusprężyna mechaniczna
• Rodzaj sterowaniasterowanie zewnętrzne
• Przyłącze pneumatyczneGwint wewnętrzny G1/8
• Ciśnienie robocze0.6 MPa ... 1 MPa
• Ciśnienie robocze6 bar ... 10 bar
• Ciśnienie robocze87 psi ... 145 psi
• Symbol00991367
• MediumParaPłyn hydrauliczny na bazie oleju mineralnegoGazy obojętneOlej mineralnyWodaFiltrowane sprężone powietrze, stopień filtracji 200 µmCiecze neutralne
• Kierunek przepływuPod gniazdem zaworowym, dla mediów ciekłych i gazowych
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Maks. lepkość600 mm²/s
• Temperatura medium-40 °C ... 200 °C
• Temperatura otoczenia-10 °C ... 60 °C
• Przepływ Kv3.7 m³/h
• Informacja o materiałachZgodność z dyrektywą RoHS
• Zgodność z LABSVDMA24364-strefa III
• Materiał obudowy zaworu procesowegoMosiądz czerwony
• Numer materiału obudowy zaworu procesowegoCC499K
• Materiał uszczelki śrubyPTFE
• Materiał uszczelnienia gniazdaPTFE
• Waga produktu1200 g
• Klasa ochrony przeciwkorozyjnej1 - niskie obciążenie korozyjne
• Materiał obudowy napęduMosiądz
