W nowoczesnej automatyce przemysłowej precyzyjna kontrola ruchu siłowników pneumatycznych jest kluczowa. Czujnik położenia tłoka umożliwia monitorowanie jego pozycji i przesyłanie sygnałów do systemu sterowania. W tym artykule wyjaśnimy, jak działają te czujniki, jakie mają zastosowania oraz jak wybrać najlepsze rozwiązanie.

Jak działa czujnik położenia tłoka?

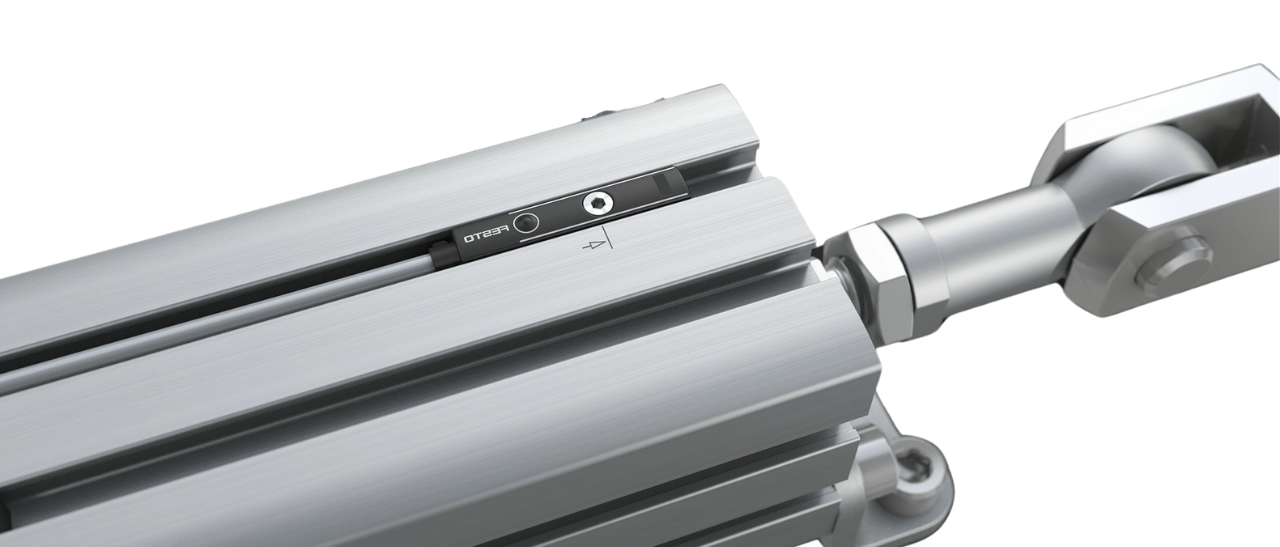

Czujnik położenia tłoka montuje się na korpusie siłownika pneumatycznego, zwykle w specjalnych rowkach montażowych lub za pomocą obejm. Jego zadaniem jest wykrycie obecności tłoka w określonej pozycji i przekazanie sygnału do sterownika PLC lub innego systemu sterowania.

Rodzaje czujników położenia tłoka:

  1. czujniki magnetyczne (reed switch) – wykrywają pole magnetyczne generowane przez magnes umieszczony w tłoku. Po wykryciu magnesu zamykają lub otwierają obwód elektryczny.
  2. czujniki zbliżeniowe (Hall’a lub AMR) – działają na bazie efektów magnetycznych, ale nie mają mechanicznych styków, co zwiększa ich trwałość i odporność na wibracje.



Jak wybrać odpowiedni czujnik położenia tłoka?

Przy wyborze czujnika warto zwrócić uwagę na kilka kluczowych aspektów:

  • kompatybilność – upewnij się, że czujnik pasuje do Twojego siłownika pod względem montażu i działania.
  • rodzaj wyjścia – wybierz odpowiedni typ (PNP, NPN, analogowe) zgodnie z wymaganiami systemu sterowania.
  • warunki pracy – sprawdź, czy czujnik jest odporny na temperaturę, wilgoć i zanieczyszczenia.
  • szybkość reakcji – istotne w aplikacjach wymagających dynamicznych zmian pozycji tłoka.
  • łatwość montażu i konserwacji – wybierz czujnik, który można łatwo zamontować i wymienić.

Gdzie stosuje się czujniki położenia tłoka?

Czujniki te są wykorzystywane w wielu branżach przemysłowych:

  • linie montażowe – monitorowanie pozycji elementów w procesie składania, co pozwala na automatyczne sterowanie ruchem manipulatorów i robotów przemysłowych.

  • pakowanie i paletyzacja – zapewnienie precyzyjnej kontroli ruchów siłowników w systemach sortujących, co eliminuje błędy i zwiększa wydajność linii produkcyjnych.

  • przemysł spożywczy i farmaceutyczny – nadzorowanie procesów napełniania i zamykania opakowań, co ma kluczowe znaczenie dla zachowania higieny i precyzji dozowania.

  • obróbka metalu i drewna – synchronizacja ruchów maszyn CNC i innych urządzeń, gdzie precyzyjna kontrola pozycji siłownika ma wpływ na jakość końcowego produktu.

  • systemy transportu wewnętrznego – sterowanie ruchem siłowników w przenośnikach taśmowych, suwnicach i systemach sortujących, co zwiększa efektywność logistyki magazynowej.

  • branża motoryzacyjna – kontrola położenia siłowników w zautomatyzowanych liniach produkcyjnych, co wpływa na dokładność i powtarzalność procesów takich jak spawanie, nitowanie czy lakierowanie.

Dzięki zastosowaniu odpowiednich czujników można znacząco poprawić efektywność i niezawodność procesów produkcyjnych, a także ograniczyć czas przestojów wynikających z awarii i nieprawidłowego działania maszyn.


Dlaczego warto wybrać czujniki położenia tłoka FESTO od Inter Trade?

Inter Trade to autoryzowany dystrybutor FESTO – światowego lidera w automatyce przemysłowej. W naszej ofercie znajdziesz najwyższej jakości czujniki położenia tłoka, które zapewniają:

  • niezawodność i precyzję – zgodność z normami przemysłowymi.
  • szybką dostępność – szeroki asortyment dostępny od ręki.
  • eksperckie doradztwo – pomagamy dobrać najlepsze rozwiązania dla Twoich aplikacji.

Zwiększ niezawodność i efektywność Twoich maszyn – skontaktuj się z nami już dziś!

Czujnik położenia tłoka to kluczowy element systemów automatyki przemysłowej, który pozwala na precyzyjne monitorowanie pozycji siłowników pneumatycznych. Wybór odpowiedniego czujnika wpływa na efektywność i niezawodność maszyn, dlatego warto zwrócić uwagę na jego kompatybilność, typ wyjścia, warunki pracy oraz łatwość montażu.

Jeśli szukasz sprawdzonych i wysokiej jakości czujników, marka FESTO to gwarancja precyzji i trwałości.

Skontaktuj się z nami, aby dobrać idealne rozwiązanie do Twojej aplikacji i zwiększyć wydajność procesów produkcyjnych!
