Twoja sprężarka pracuje pełną parą, rachunki za energię rosną, a wydajność instalacji spada – mimo że nikt nie zmienił parametrów procesu. To klasyczny sygnał: gdzieś w sieci pneumatycznej uciekają pieniądze.
Według danych branżowych przeciętny zakład przemysłowy traci od 20 do 30% sprężonego powietrza przez nieszczelności instalacji. Dla zakładu z jedną sprężarką o mocy 22 kW pracującą 8 000 godzin rocznie oznacza to stratę rzędu 14 000–22 000 zł każdego roku – bez żadnej awarii, bez przestoju, w zupełnie codziennej eksploatacji.
Ten artykuł daje Ci gotowe narzędzia: wzór na koszt wycieku, tabelę referencyjną dla różnych średnic i ciśnień roboczych oraz realny przykład z audytu przeprowadzonego w zakładzie produkcyjnym. Po lekturze będziesz wiedzieć, ile tracisz – i jak szybko możesz to odzyskać.

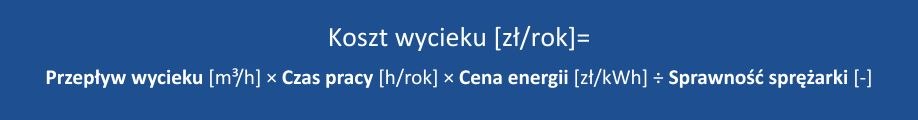

Jak policzyć koszt wycieku? Wzór, który zajmuje 3 minuty
Większość inżynierów wie, że wycieki kosztują. Niewielu wie – ile dokładnie. Poniższy wzór pozwala to zmienić w kilka minut, bez specjalistycznego oprogramowania.
Jak odczytać poszczególne zmienne?
- Przepływ wycieku – zależy od średnicy otworu i ciśnienia roboczego. Przykład: otwór 1 mm przy ciśnieniu 7 bar przepuszcza ok. 0,47 m³/h sprężonego powietrza. W dalszej części artykułu znajdziesz tabelę z gotowymi wartościami.
- Czas pracy – ile godzin rocznie pracuje sprężarka? Typowe wartości: zakład jednizmianowy 4 000–5 500 h/rok, dwuzmianowy 6 000–7 000 h/rok, zakład pracujący ciągle 8 000–8 760 h/rok.
- Cena energii – cena kWh energii elektrycznej w Twojej taryfie przemysłowej. W Polsce w 2024 r. wynosi ona od 0,65 do 0,95 zł/kWh. Do wyliczeń bezpieczne jest przyjęcie 0,80 zł/kWh.
- Sprawność sprężarki – nowoczesne sprężarki śrubowe osiągają 80–90% sprawności. Starsze urządzenia lub pracujące w złych warunkach – 65–75%. Przyjmij 0,80 jako bezpieczną wartość bazową.
Przykład krok po kroku
Wyobraź sobie zakład z instalacją pracującą przy ciśnieniu 7 bar. Inspektor podczas obchodu słyszy świst przy jednym ze szybkozłączy – charakterystyczny dźwięk wycieku o szacowanej średnicy 1 mm.
|
Parametr |
Wartość |
|
Przepływ wycieku (otwór 1 mm, 7 bar) |
0,47 m³/h |
|
Czas pracy sprężarki |
8 000 h/rok |
|
Cena energii elektrycznej |
0,80 zł/kWh |
|
Sprawność sprężarki |
0,80 |
|
Koszt roczny tego jednego wycieku |
≈ 376 zł/rok |
376 zł rocznie za jeden mały wyciek – brzmi niegroźnie. Problem polega na tym, że w typowym zakładzie przemysłowym aktywnych punktów nieszczelności jest kilkadziesiąt do ponad stu. Suma robi wrażenie.
Tabela referencyjna: koszt wycieku według średnicy otworu i ciśnienia roboczego
Poniższa tabela pozwala oszacować koszt konkretnego wycieku bez obliczeń – wystarczy znać przybliżoną średnicę nieszczelności i ciśnienie robocze w sieci.
Założenia: czas pracy 8 000 h/rok, cena energii 0,80 zł/kWh, sprawność sprężarki 80%. Wartości zaokrąglono do 100 zł. |
|
Średnica otworu |
6 bar |
7 bar |
8 bar |
10 bar |
|
0,5 mm |
~ 700 zł/rok |
~ 900 zł/rok |
~ 1 100 zł/rok |
~ 1 500 zł/rok |
|
1 mm |
~ 2 500 zł/rok |
~ 2 800 zł/rok |
~ 3 200 zł/rok |
~ 4 100 zł/rok |
|
2 mm |
~ 9 800 zł/rok |
~ 11 200 zł/rok |
~ 12 800 zł/rok |
~ 16 400 zł/rok |
|
3 mm |
~ 22 000 zł/rok |
~ 25 000 zł/rok |
~ 28 800 zł/rok |
~ 37 000 zł/rok |
|
5 mm |
~ 61 000 zł/rok |
~ 70 000 zł/rok |
~ 80 000 zł/rok |
~ 103 000 zł/rok |
|
8 mm |
~ 157 000 zł/rok |
~ 180 000 zł/rok |
~ 206 000 zł/rok |
~ 264 000 zł/rok |
Zwróć uwagę: różnica między otworem 1 mm a 3 mm to nie trzykrotność, lecz dziesięciokrotność kosztu. Nieszczelności rosną szybciej niż liniowo – dlatego wczesne wykrywanie i naprawa małych punktów jest dużo tańsza niż późniejsza likwidacja dużych.
Zsumuj znane Ci punkty nieszczelności i sprawdź w tabeli, ile każdy z nich kosztuje rocznie. Wyniki potrafią zaskoczyć nawet doświadczonych inżynierów UR.
Ukryte koszty wycieków, których nie widać w rachunku za prąd
Energia elektryczna to tylko wierzchołek góry lodowej. Wycieki generują koszty, które nie pojawiają się bezpośrednio w fakturze za prąd, ale obciążają budżet utrzymania ruchu w sposób systematyczny i trudny do zatrzymania.
Skrócony czas życia sprężarki
Sprężarka uzupełniająca niewidoczne straty pracuje dłużej i intensywniej niż powinna. Praca w trybie ciągłym zamiast cyklicznym skraca żywotność elementów roboczych o 20–40% i wymusza wcześniejsze przeglądy kapilarne. Koszt jednego remontu kapitalnego sprężarki śrubowej to 15 000–80 000 zł w zależności od mocy urządzenia.
Niestabilność ciśnienia i błędy procesu
Wycieki obniżają ciśnienie w sieci poniżej wartości nominalnej. Dla procesów wrażliwych na ciśnienie – tłoczenie, zaciskanie, operacje montażowe – wahania o 0,5–1 bar oznaczają odrzuty produkcji, błędy pozycjonowania i nieplanowane przestoje. Koszty złej jakości produkcji mogą wielokrotnie przekraczać koszt energii utraconej przez wycieki.
Przewymiarowanie systemu
Wiele zakładów reaguje na spady ciśnienia podnosząc jego wartość w całej sieci lub dokupując dodatkową sprężarkę. Każde 1 bar nadciśnienia powyżej wartości wymaganej przez proces zwiększa zużycie energii sprężarki o 6–8%. Zakład kompensujący wycieki w ten sposób dopłaca podwójnie: traci energię przez nieszczelności i jednocześnie przepłaca za wyższe ciśnienie robocze.
Ryzyko awarii w kluczowym momencie
System pracujący na granicy wydajności jest dużo bardziej podatny na awarię przy nagłym wzroście zapotrzebowania – na przykład podczas rozruchu nowej linii lub szczytu produkcyjnego. Koszt jednej nieplanowanej przerwy produkcji zależy od branży, ale w sektorze motoryzacyjnym mierzy się go w tysiącach złotych za godzinę.
Case study: branża motoryzacyjna – 104 nieszczelności i ponad 30 000 zł strat rocznie
Liczby z tabeli mogą wydawać się abstrakcyjne. Poniższy przykład pochodzi z realnego audytu przeprowadzonego przez nasz zespół w zakładzie produkcyjnym z branży motoryzacyjnej (produkcja komponentów). Wszystkie dane są autentyczne.
Sytuacja wyjściowa
Zakład zgłosił się z problemem rosnących kosztów energii i coraz częstszych wahań ciśnienia na liniach produkcyjnych. Sprężarki pracowały niemal bez przerw, mimo że obciążenie produkcji nie wzrosło. Służby UR podejrzewały wycieki, ale ich skala była nieznana.
Zakres audytu
Przeprowadzono pełną kontrolę instalacji pneumatycznej na terenie całego zakładu z wykorzystaniem detektora ultradźwiękowego. Audyt objął wszystkie hale produkcyjne, sieć dystrybucyjną i punkty odbioru sprężonego powietrza.
Wyniki
|
Parametr |
Wynik audytu |
|
Liczba zlokalizowanych nieszczelności |
104 punkty |
|
Najczęstsze miejsca strat |
Zespoły przygotowania powietrza (FRL) |
|
|
Elektryczne zawory odcinające na pikotach |
|
|
Szybkozłącza i złącza wtykowe |
|
|
Połączenia gwintowane |
|
Szacowany roczny koszt strat |
ponad 30 000 zł |
|
Działanie po audycie |
Plan wymiany kluczowych punktów + uszczelnienie instalacji |
Co oznacza 104 nieszczelności?
To oznacza, że statystycznie co kilkanaście metrów instalacji znajdował się aktywny punkt strat. Wiele z nich było niemożliwych do wyśledzenia gołym uchem – dopiero detektor ultradźwiękowy potwierdził ich istnienie i pozwolił oszacować wielkość wycieku.
Kluczowy wniosek Zakład nie miał jednego dużego problemu. Miał 104 małych problemów, które razem kosztowały więcej niż 30 000 zl rocznie – każdy rok bez audytu to kolejne 30 000 zł przepłaconej energii. |
Jak szybko zwraca się kontrola nieszczelności? Prosty rachunek ROI
To pytanie pada na każda rozmowie z inżynierem UR lub kierownikiem zakładu. Poniższe zestawienie pokazuje typowy okres zwrotu z inwestycji w audyt, przy założeniu ze 80% wykrytych nieszczelności zostaje usunięte.
|
Roczne straty (energia) |
Koszt uslugi audytu |
Oszczednosci po naprawach (80%) |
Szacowany okres zwrotu |
|
10 000 zl/rok |
3 000 – 5 000 zl |
~8 000 zl/rok |
ponizej 1 roku |
|
20 000 zl/rok |
4 000 – 7 000 zl |
~16 000 zl/rok |
3–5 miesiecy |
|
30 000+ zl/rok |
5 000 – 10 000 zl |
~24 000+ zl/rok |
2–4 miesiece |
W praktyce zakłady, które zdecydowały się na audyt, odnotowują pełny zwrot z inwestycji już po 2–6 miesiącach od wykonania napraw. Każdy kolejny miesiąc to czyste oszczędności – bez żadnych dalszych nakładów.
Warto tez uwzględnić efekty pośrednie: stabilizacja ciśnienia, mniejsze zużycie sprężarki, redukcja ryzyka awarii. Twarda wartość finansowa tych elementów jest trudna do jednorazowego wyliczenia, ale realnie zwiększają ROI o kolejne kilkadziesiąt procent.
3 sygnały, że Twój zakład traci więcej niż myślisz
Nie każdy zakład ma możliwość przeprowadzenia pełnego audytu od razu. Poniższe sygnały ostrzegawcze możesz sprawdzić dziś – bez żadnego sprzętu.
|
Jeśli rozpoznajesz chociaż jeden z tych sygnałów – masz solidne podstawy do zlecenia kontroli szczelności instalacji. Najchętniej poczekasz aż problem sam się rozwiąże? Nie rozwiąże się. Każdy dzień bez diagnozy to kolejne kilkadziesiąt złotych przepłaconej energii.
FAQ - Najczęściej zadawane pytania
Ile kosztuje wyciek sprężanego powietrza rocznie?
To zależy od średnic nieszczelności i ciśnienia roboczego w instalacji. Dla typowych warunków zakładowych (7 bar, czas pracy 8 000 h/rok, cena energii 0,80 zl/kWh): jeden wyciek o średnicy 1 mm kosztuje ok. 2 800 zl/rok, średnicy 3 mm – ok. 25 000 zl/rok. W zakładach ze stu kilkudziesięcioma aktywnymi punktami nieszczelności łączne roczne straty łatwo przekraczają 30 000–50 000 zł.
Jak wykryć wycieki w instalacji pneumatycznej?
Najpewniejsza i najdokładniejsza metoda jest detekcja ultradźwiękowa – pozwala lokalizować nawet bardzo małe nieszczelności przy pracującej instalacji, bez przerywania produkcji.
Czy warto zlecić audyt nieszczelności firmie zewnętrznej?
Tak, jeśli nie masz własnego detektora ultradźwiękowego i przeszkolonego personelu. Koszt profesjonalnego audytu zwraca się zwykle w ciągu 2–6 miesięcy po wykonaniu napraw. Przykład z branży motoryzacyjnej: koszt audytu stanowił ułamek rocznych strat energii wynoszących ponad 30 000 zl.
Jak często przeprowadzać kontrole szczelności instalacji?
Minimum raz w roku – i zawsze po większym remoncie instalacji lub modernizacji linii produkcyjnej. Zakłady o wysokiej intensywności produkcji (wielozmianowe, automatyka, duża liczba polaczeń elastycznych) powinny rozważyć audyty co 6 miesięcy. Regularna kontrola pozwala utrzymać straty poniżej 5% – bez kosztownych napraw awaryjnych.
Jakie są najczęstsze miejsca nieszczelności w instalacji sprężanego powietrza?
Na podstawie przeprowadzonych audytów najczęściej nieszczelności występują w: zespołach przygotowania powietrza (FRL – filtry, reduktory, smarownice), elektrycznych zaworach odcinających, szybkozłączach i złączach wtykowych oraz w polaczeniach gwintowanych. Łącznie te cztery kategorie odpowiadają zwykle za 60–80% wszystkich wykrytych punktów strat.
