Nieszczelności instalacji sprężonego powietrza — ile naprawdę kosztują Twój zakład? Przypadek klienta z branży produkcji systemów osłonowych i stolarki budowlanej

Zakłady produkcyjne tracą przez nieszczelności instalacji sprężonego powietrza od 20 do nawet 40% wytwarzanego powietrza. To pieniądze, które dosłownie uciekają w powietrze — 24 godziny na dobę, przez cały rok, niezależnie od tego, czy linia produkcyjna pracuje, czy stoi. W tym artykule pokazujemy konkretny przykład z realizacji: audyt nieszczelności sprężonego powietrza przeprowadzony w zakładzie naszego klienta, który ujawnił 35 218 zł rocznych strat możliwych do odzyskania po naprawie 45 wykrytych punktów wycieku.

Czym są straty sprężonego powietrza w zakładzie i dlaczego tak trudno je zauważyć?

Sprężone powietrze jest często nazywane „czwartym medium" w zakładzie — po elektryczności, gazie i wodzie. Jego wytwarzanie pochłania od 20 do 30% całkowitego zużycia energii elektrycznej typowego zakładu przemysłowego. Problem w tym, że wyciek sprężonego powietrza jest praktycznie niewidoczny gołym okiem. Nie tworzy plamy ani śladu — słyszalny bywa dopiero przy bardzo dużym przepływie, a i wtedy często ginie w hałasie hali produkcyjnej.

Objawy wycieku pneumatyki, które warto obserwować:

• Ciśnienie spada w sieci pneumatycznej mimo braku zmian w produkcji
• Sprężarka pracuje dłużej lub częściej niż zwykle (skrócone cykle odciążenia)
• Spadek wydajności sprężarki bez wyraźnej przyczyny technicznej
• Wyższe niż oczekiwane rachunki za energię elektryczną w sprężarkowni
• Hałas instalacji pneumatycznej w pobliżu złączek, zaworów lub węży

Każdy z tych sygnałów może wskazywać na koszty nieszczelności sprężarkowni których skala zwykle mocno zaskakuje menedżerów produkcji podczas audytu.

Audyt energetyczny instalacji pneumatycznej w zakładzie stolarki budowlanej — metodologia i zakres

W zakładzie naszego klienta sprężone powietrze zasila maszyny automatyczne, narzędzia pneumatyczne i procesy technologiczne. Instalację zasilają dwie sprężarki śrubowe o łącznej wydajności ponad 12 m³/min.

Jak przeprowadzamy detekcję nieszczelności sprężonego powietrza?

Kluczowa zaleta naszej kontroli systemów pneumatycznych to fakt, że detekcja ultradźwiękowa odbywa się podczas normalnej pracy zakładu — nie wymaga zatrzymywania produkcji ani planowanych przestojów.

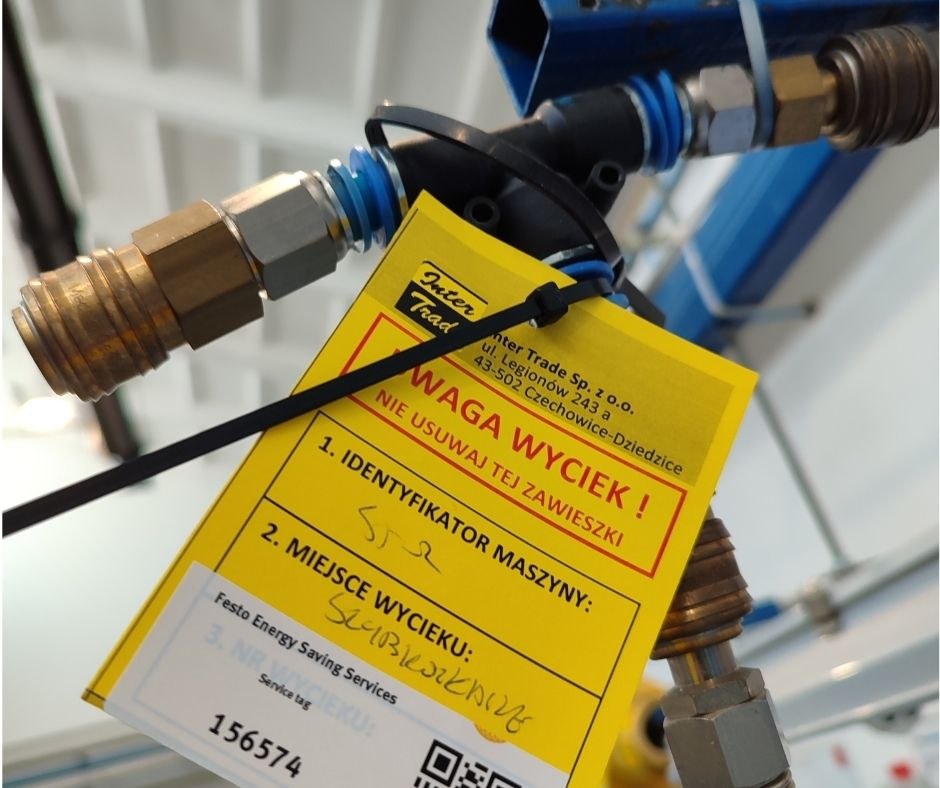

Każdy wykryty punkt wycieku jest dokumentowany z:

• dokładną lokalizacją (maszyna, stanowisko)
• klasyfikacją według wielkości przepływu (wysoki / średni / niski)
• zdjęciem miejsca wycieku
• wyliczonym rocznym kosztem w złotych
• rekomendacją naprawczą i numerem części zamiennej

Wyniki — twarde liczby

Dla porównania: szacowany łączny poziom nieszczelności w całym zakładzie wynosi 20% całkowitego zużycia powietrza, co przekłada się na 69 441 zł strat rocznie. Audyt pozwolił zidentyfikować najbardziej opłacalną część tych strat do natychmiastowej eliminacji.

Co powoduje wycieki? Analiza przyczyn

Dane z audytu wskazują jednoznacznie na dominujący problem: zużyte i nieodpowiednie szybkozłącza oraz złączki pneumatyczne niskiej jakości. To najczęściej pomijany element przy zakupach i konserwacji — a odpowiada za większość wykrytych wycieków.

Pozostałe zidentyfikowane przyczyny to: nieszczelne połączenia gwintowane, zużyte manometry z wewnętrznym przeciekiem oraz stare węże i przewody pneumatyczne z nieszczelnymi zakończeniami.

Kluczowy wniosek

większość wykrytych nieszczelności to efekt stopniowego zużycia komponentów i stosowania podzespołów niższej klasy — nie awarii ani zaniedbań. To zjawisko typowe dla każdego zakładu po kilku latach eksploatacji instalacji pneumatycznej.

Działania naprawcze (priorytet)

• Naprawa wszystkich 45 nieszczelności — priorytet mają punkty wysokiego wycieku (>10 l/min), które stanowią zaledwie 31% liczby usterek, ale odpowiadają za 67% kosztów.

• Wymiana podzespołów na właściwe — to zmiana standardu, nie jednorazowa naprawa np. zaproponowane złączki przemysłowe charakteryzują się wyższą szczelnością i odpornością na drgania, co bezpośrednio przekłada się na dłuższy czas bezawaryjnej pracy instalacji.

Program zarządzania nieszczelnościami — działania prewencyjne

Naprawa to tylko pierwszy krok. Bez programu zarządzania nieszczelnościami i regularnych przeglądów sieci sprężonego powietrza, nowe punkty wycieku pojawią się w ciągu 12–18 miesięcy. Rekomendujemy:

• Cykliczny przegląd instalacji sprężarkowej — co 12 miesięcy
• Automatyczne zawory odcinające na stanowiskach montażowych — eliminują straty podczas przestojów
• Zbiornik buforowy — stabilizuje ciśnienie i zmniejsza liczbę cykli załączania sprężarki
• Wymiana pistoletów pneumatycznych na modele oszczędne — redukcja zużycia powietrza przy zachowaniu pełnej efektywności pracy

Efektywność energetyczna zakładu przemysłowego — ile można zaoszczędzić?

Przy naprawie wszystkich 45 wykrytych nieszczelności:

• Oszczędność energii: 33 017 kWh rocznie (wartość: 26 413 zł)
• Łączna roczna oszczędność: 35 218 zł
• Czas zwrotu inwestycji: tygodnie, nie miesiące

To sprawia, że audyt nieszczelności sprężonego powietrza jest jedną z najkrótszych i najbardziej mierzalnych inwestycji dostępnych dla działu utrzymania ruchu. Efekty są udokumentowane liczbowo jeszcze przed pierwszą naprawą — każdy punkt wycieku ma przypisany roczny koszt, co upraszcza uzasadnienie budżetu przed zarządem.

Dla firm realizujących cele efektywności energetycznej zakładu przemysłowego w ramach ISO 50001 lub ESG — raport z audytu stanowi gotowy dokument potwierdzający identyfikację i eliminację strat energii w obszarze sprężonego powietrza.

FAQ — najczęściej zadawane pytania

Ile kosztuje wyciek powietrza na godzinę?

Zależy od wielkości wycieku i ceny energii. Przy cenie 0,80 zł/kWh i wycieku 10 l/min, roczny koszt wynosi ok. 560 zł. Największy pojedynczy wyciek wykryty w zakładzie klienta (50 l/min) generował 2 799 zł strat rocznie. Przy 45 takich punktach koszty rosną do dziesiątek tysięcy złotych.

Jaki poziom nieszczelności jest akceptowalny w zakładzie?

Według normy ISO 11011 i dobrych praktyk branżowych, poziom poniżej 5% całkowitego zużycia powietrza uznaje się za dobry wynik. Poziom powyżej 10% — jak w zakładzie naszego klienta (10,1% dla nieszczelności możliwych do wykrycia) — wymaga natychmiastowych działań naprawczych.

Jak wykryć wyciek pneumatyki bez zatrzymywania produkcji?

Metodą z wyboru jest detekcja ultradźwiękowa. Detektor rejestruje charakterystyczny szum wycieku w zakresie częstotliwości niesłyszalnych dla człowieka. Pomiar odbywa się w trakcie normalnej pracy maszyn — bez przestojów i ingerencji w proces produkcyjny.

Czy konserwacja instalacji pneumatycznej wymaga certyfikacji?

Sama konserwacja nie wymaga certyfikatów, jednak profesjonalna usługa kontroli instalacji pneumatycznej — taka jak nasza — powinna być prowadzona zgodnie z normą ISO 11011.

Jak często przeprowadzać przegląd sieci sprężonego powietrza?

Rekomendowana częstotliwość to raz na 12 miesięcy. W zakładach o intensywnym użytkowaniu narzędzi pneumatycznych lub wysokiej liczbie punktów poboru powietrza — co 6 miesięcy.

Podsumowanie

Nieszczelności instalacji sprężonego powietrza to cichy, ale bardzo kosztowny problem każdego zakładu produkcyjnego. W zakładzie naszego klienta z branży stolarki budowlanej 45 punktów wycieków — żaden niewidoczny gołym okiem — generowało ponad 35 000 zł strat rocznie, zużywając 317 000 m³ sprężonego powietrza bez żadnego pożytku produkcyjnego.

Jeśli w Twoim zakładzie ciśnienie spada w sieci pneumatycznej, sprężarka pracuje zbyt długo lub rachunki za energię są wyższe niż zakładano — bardzo prawdopodobne, że część tej energii dosłownie ucieka przez nieszczelne złączki i węże. Audyt nieszczelności odpowie na pytanie: ile, gdzie i za ile można to naprawić.
