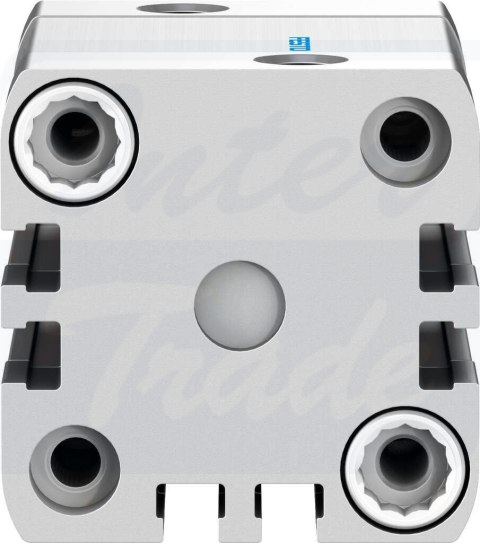

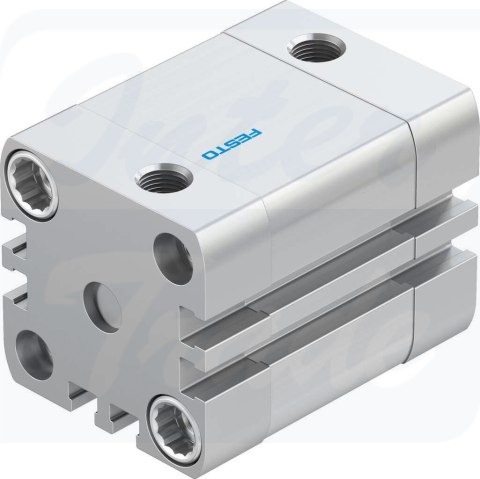

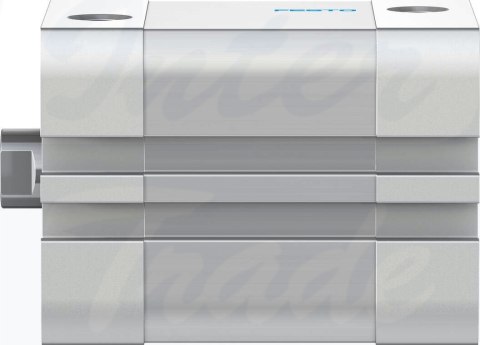

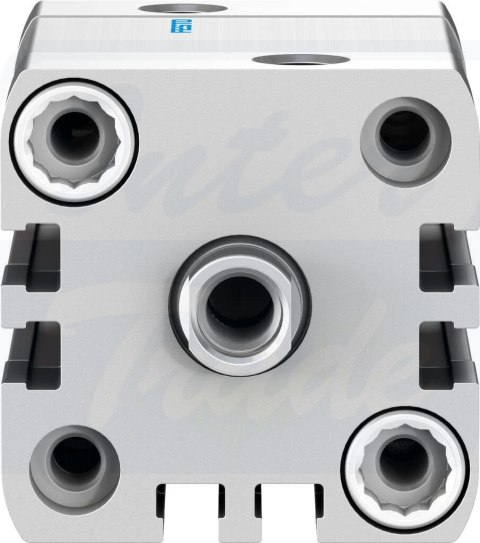

[ADN-32-20-I-PPS-A] {572648} Siłownik kompaktowy

• Skok20 mm
• Ø tłoka32 mm
• Gwint na tłoczyskuM8
• Amortyzacjasamonastawna amortyzacja pneumatyczna w położeniu końcowym
• Pozycja montażudowolny
• Spełnia normęISO 21287
• Zakończenie tłoczyskaGwint wewnętrzny
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00992970
• WariantyJednostronne tłoczysko
• Ciśnienie robocze0.15 MPa ... 1 MPa
• Ciśnienie robocze1.5 bar ... 10 bar
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia-20 °C ... 80 °C
• Energia uderzenia w pozycjach końcowych1 J
• Długość amortyzacji4 mm
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie415 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie483 N
• Ruchoma masa przy skoku 0 mm60 g
• Dodatkowa poruszana masa na 10 mm skoku9 g
• Masa podstawowa przy 0 mm skoku265 g
• Dodatkowa masa na 10 mm skoku30 g
• Typ mocowaniaPrzy pomocy otworów przelotowychPrzy pomocy gwintu wewnętrznegoPrzy pomocy osprzętuopcjonalnie:
• Przyłącze pneumatyczneG1/8
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyAluminiumanodowany
• Materiał uszczelnieńTPE-U(PUR)
• Materiał tłoczyskaStal wysokostopowa
• Materiał rury siłownikaStop aluminium do przeróbki plastycznejanodowanie na gładko
