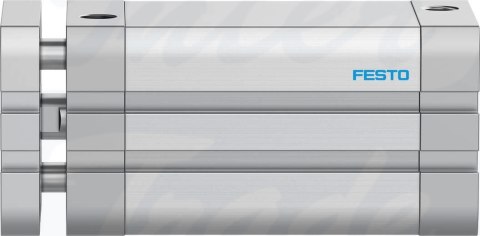

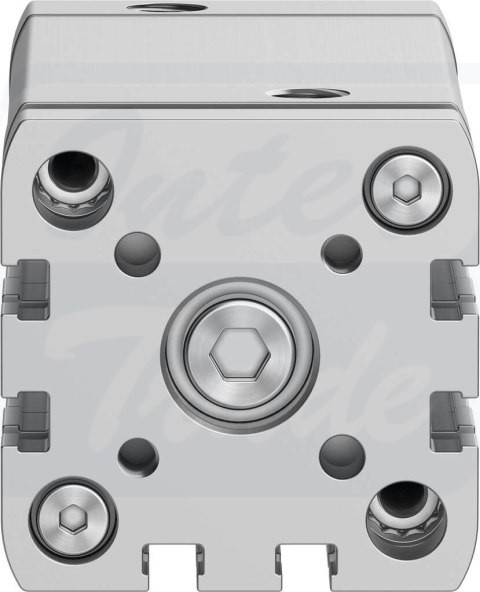

[ADNGF-40-60-PPS-A] {574038} Siłownik kompaktowy

• Skok60 mm
• Ø tłoka40 mm
• W oparciu o normęISO 21287
• Amortyzacjasamonastawna amortyzacja pneumatyczna w położeniu końcowym
• Pozycja montażudowolny
• KonstrukcjaTłokTłoczyskoKorpus z profilu aluminiowego
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Zabezpieczenie przed obrotem / prowadzenieProwadzenie z płytą spinającą
• Ciśnienie robocze0.14 MPa ... 1 MPa
• Ciśnienie robocze1.4 bar ... 10 bar
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia-20 °C ... 80 °C
• Energia uderzenia w pozycjach końcowych1.7 J
• Długość amortyzacji5 mm
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie686 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie754 N
• Ruchoma masa przy skoku 0 mm164 g
• Dodatkowa poruszana masa na 10 mm skoku17 g
• Masa podstawowa przy 0 mm skoku430 g
• Dodatkowa masa na 10 mm skoku45 g
• Przyłącze pneumatyczneG1/8
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyAluminiumanodowany
• Materiał uszczelnieńTPE-U(PUR)
• Materiał tłoczyskaStal wysokostopowa
• Materiał rury siłownikaStop aluminium do przeróbki plastycznejanodowanie na gładko
