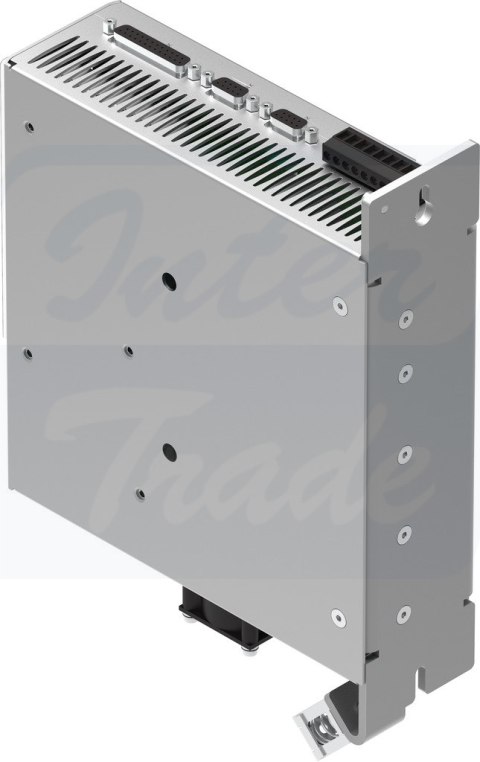

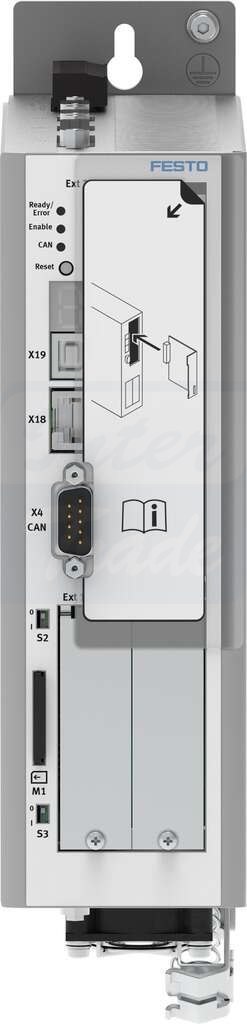

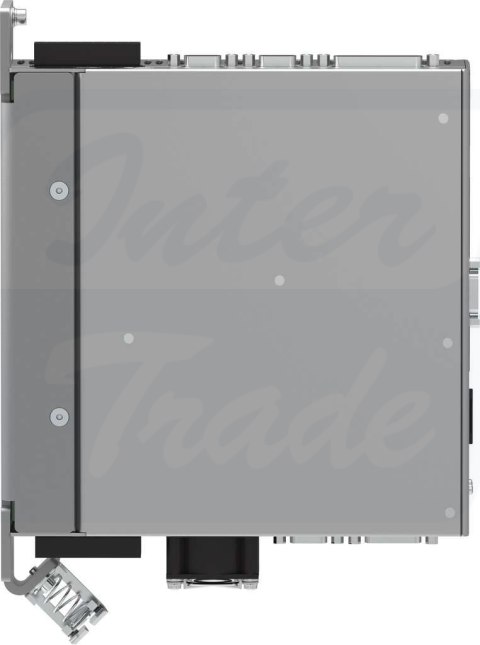

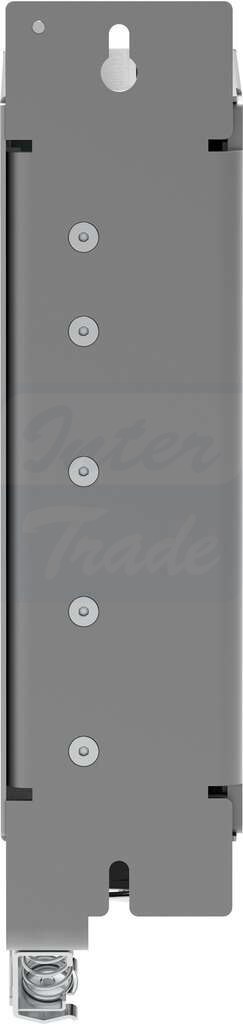

[CMMP-AS-C5-3A-M3] {1501326} Sterownik silnika

• Typ mocowaniana płycie przyłączeniowejprzykręcany
• Waga produktu2200 g
• WskaźnikWyświetlacz siedmiosegmentowy
• CertyfikacjaRCM Markc UL us - Listed (OL)
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEZgodnie z dyrektywą maszynową UEZgodnie z dyrektywą niskonapięciową UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK dot. maszynwg przepisów UK dot. urządzeń elektrycznychwg przepisów UK RoHS
• Temperatura przechowywania-25 °C ... 70 °C
• Temperatura otoczenia0 °C ... 40 °C
• Względna wilgotność powietrza0 - 90%
• Stopień ochronyIP10IP20
• Stopień zanieczyszczenia2
• Informacja o materiałachZgodność z dyrektywą RoHS
• Zgodność z LABSVDMA24364-strefa III
• Fazy, znamionowe napięcie robocze1 faza
• Napięcie znamionowe AC230 V
• Dopuszczalne wahania napięcia+/- 10 %
• Częstotliwość sieci50 Hz ... 60 Hz
• Prąd znamionowy4 A ... 6 A
• Filtr sieciowyZintegrowany
• Maks. napięcie obwodu pośredniego DC320 V
• Rezystor hamowania60 Ohm
• Moc rezystora hamowania2.8 kVA
• Napięcie nominalne, zasilanie logiki DC24 V
• Dopuszczalny zakres napięcia zasilania logiki± 20%
• Maks. pobór prądu, zasilanie układu logicznego bez hamulca zaciskowego0.65 A
• Zakres napięcia wyjściowego AC3x 0 - 270 V
• Znamionowe wyjściowe natężenie prądu5 A
• Prąd znamionowy na fazę, efektywny5 A
• Prąd szczytowy na fazę, skuteczny10 A
• Maks. czas trwania prądu szczytowego5 s
• Moc znamionowa sterownika1000 VA
• Moc szczytowa2000 VA
• Częstotliwość wyjściowa0 Hz ... 1000 Hz
• Złącze do parametryzacjiParametryzacja i uruchamianieUSBEthernet
• Złącze magistrali polowejCANopenDeviceNetEtherCATEtherNet/IPModbus/TCPPROFINETProfibus DP
• Profil komunikacjiDS301/DSP402FHPP
• Interfejs między procesamiSprzęg WE/WYdo 256 rekordów pozycji
• Maks. prędkość transmisji magistrali polowej1 Mbit/s
• Przyłącze do magistraliWtyczka9-pinSub-D
• Interfejs enkodera, wyjście, właściwościRozdzielczość 16384 impulsów na obrót
• Interfejs enkodera, wyjście, funkcjaZwracanie wartości rzeczywistej (zamknięta pętla) za pomocą sygnałów enkodera w trybie regulacji prędkości obrotowej.Zadajnik do następnego napędu podrzędnego (slave).
• Interfejs enkodera, wejście, właściwości3-fazowe sygnały enkoderaEnDatHIPERFACERS422SINCOS
• Interfejs enkodera, wejście, funkcjaWartość zadana prędkości obrotowej jako sygnał enkoderaJako ustawienie prędkości obrotowej napędu Slave w trybie synchronicznym.
• Liczba cyfrowych wejść logicznych10
• Właściwości wejścia logicznegogalwanicznie odseparowanedowolna konfiguracja
• Obszar roboczy wejścia logicznego8 V ... 30 V
• Liczba cyfrowych wyjść logicznych 24 V DC5
• Właściwości cyfrowych wyjść logicznychgalwanicznie odseparowaneczęściowo dowolna konfiguracja
• Maks. prąd cyfrowych wyjść logicznych100 mA
• Liczba analogowych wejść wartości zadanych2
• Właściwości wejść wartości zadanychWejścia różnicowemożliwość konfigurowania dla prędkości obrotowejmożliwość konfigurowania dla prądu
• Zakres roboczy wejścia wartości zadanej± 10 V
• Impedancja, wejście wartości zadanej20 kOhm
• Liczba wyjść monitora analogowego2
• Zakres roboczy wyjść monitora± 10 V
• Rozdzielczość wyjść monitora9 bit
• Właściwości wyjść monitorazabezpieczenie przed zwarciem
