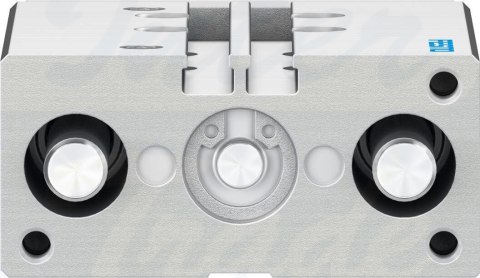

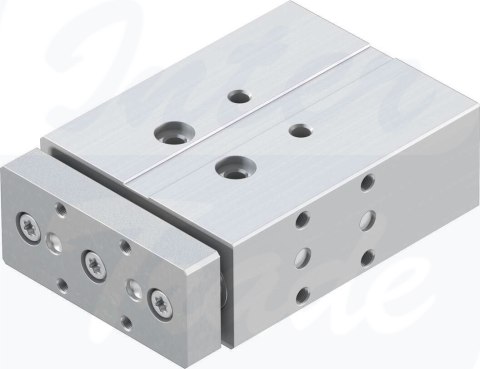

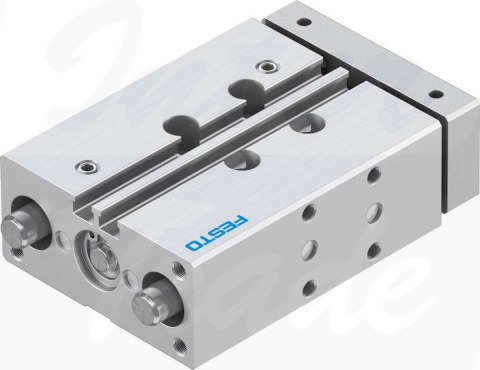

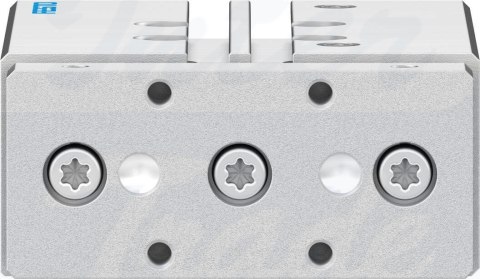

[DFM-12-40-P-A-KF] {170903} Siłownik z prowadzeniem

• Odległość środka ciężkości efektywnego obciążenia od płyty spinającej xs25 mm
• Skok40 mm
• Ø tłoka12 mm
• Tryb pracy jednostki napędowejPłyta spinająca
• Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
• Pozycja montażudowolny
• ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
• KonstrukcjaProwadnica
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991737
• Ciśnienie robocze0.2 MPa ... 1 MPa
• Ciśnienie robocze2 bar ... 10 bar
• Maks. prędkość0.8 m/s
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia-5 °C ... 60 °C
• Energia uderzenia w pozycjach końcowych0.07 J
• Maks. siła Fy375 N
• Maks. siła Fy statyczna343 N
• Maks. siła Fz375 N
• Maks. siła Fz, statyczna343 N
• Maks. moment Mx7.68 Nm
• Maks. moment Mx, statyczny7.04 Nm
• Maks. moment My3.56 Nm
• Maks. moment My, statyczny3.26 Nm
• Maks. moment Mz3.56 Nm
• Maks. moment statyczny Mz3.26 Nm
• Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku0.93 Nm
• Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs35 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie51 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie68 N
• Ruchoma masa własna196 g
• Waga produktu480 g
• Środek ciężkości masy ruchomej jako funkcja skoku25.3 mm
• Przyłącza alternatywnepatrz rysunek produktu
• Przyłącze pneumatyczneM5
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyStop aluminium do przeróbki plastycznej
• Materiał uszczelnieńNBR
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaNierdzewna stal stopowa
