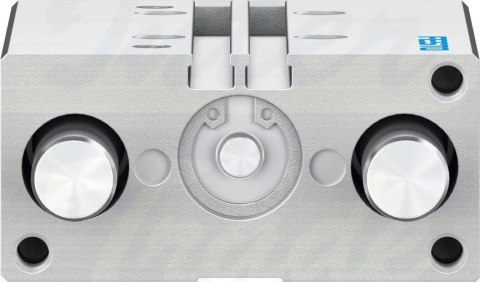

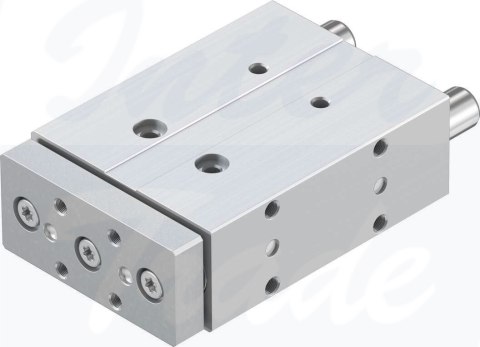

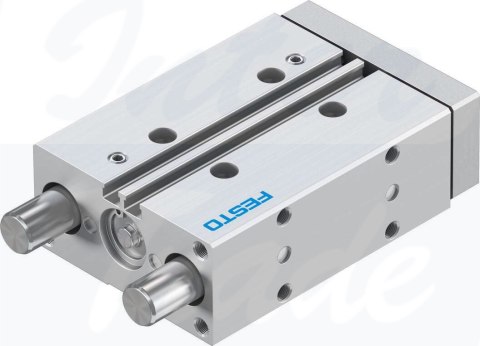

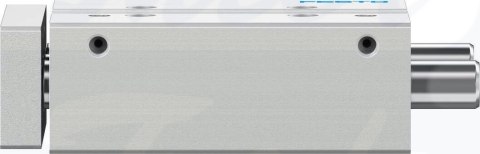

[DFM-16-50-P-A-GF-F1A] {8118827} Siłownik z prowadzeniem

• Odległość środka ciężkości efektywnego obciążenia od płyty spinającej xs50 mm
• Skok50 mm
• Ø tłoka16 mm
• Tryb pracy jednostki napędowejPłyta spinająca
• Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
• Pozycja montażudowolny
• ProwadnicaProwadnica ślizgowa
• KonstrukcjaProwadnica
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991737
• WariantyNie wolno stosować metali, których głównym składnikiem jest miedź, cynk lub nikiel. Wyjątkiem są niklowane stale, niklowane chemicznie powierzchnie, płytki drukowane, przewody, elektryczne łączniki wtykowe i cewki.
• Ciśnienie robocze0.2 MPa ... 1 MPa
• Ciśnienie robocze2 bar ... 10 bar
• Maks. prędkość0.8 m/s
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B1/B2-L
• Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
• Klasa CleanroomKlasa 8 wg ISO 14644-1
• Temperatura otoczenia-20 °C ... 80 °C
• Energia uderzenia w pozycjach końcowych0.15 J
• Maks. siła Fy608 N
• Maks. siła Fy statyczna608 N
• Maks. siła Fz608 N
• Maks. siła Fz, statyczna608 N
• Maks. moment Mx13.98 Nm
• Maks. moment Mx, statyczny13.98 Nm
• Maks. moment My10.34 Nm
• Maks. moment My, statyczny10.34 Nm
• Maks. moment Mz10.34 Nm
• Maks. moment statyczny Mz10.34 Nm
• Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku2.2 Nm
• Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs67 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie90 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie121 N
• Ruchoma masa własna364 g
• Waga produktu772 g
• Przyłącza alternatywnepatrz rysunek produktu
• Przyłącze pneumatyczneM5
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyStop aluminium do przeróbki plastycznej
• Materiał uszczelnieńNBR
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaNierdzewna stal stopowa
