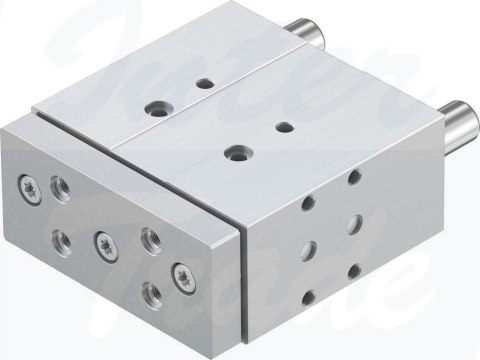

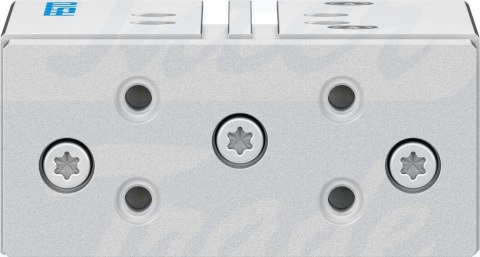

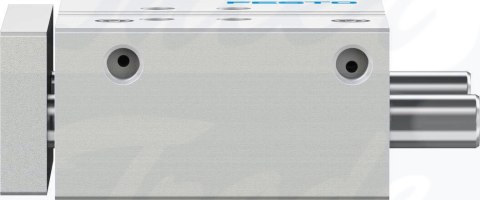

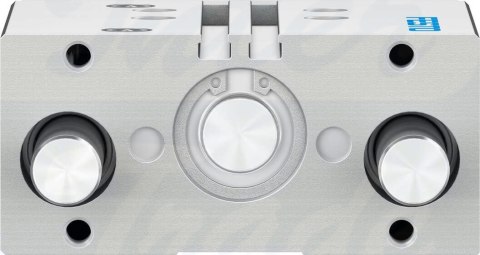

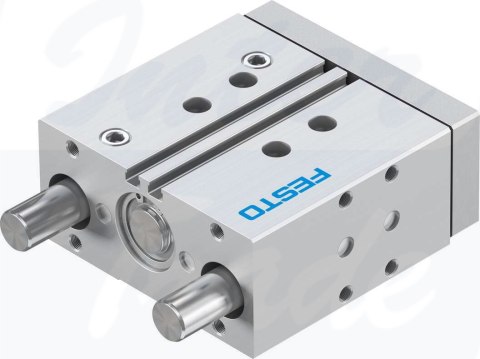

[DFM-25-40-P-A-KF] {170925} Siłownik z prowadzeniem

• Odległość środka ciężkości efektywnego obciążenia od płyty spinającej xs50 mm
• Skok40 mm
• Ø tłoka25 mm
• Tryb pracy jednostki napędowejPłyta spinająca
• Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
• Pozycja montażudowolny
• ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
• KonstrukcjaProwadnica
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991737
• Ciśnienie robocze0.15 MPa ... 1 MPa
• Ciśnienie robocze1.5 bar ... 10 bar
• Maks. prędkość0.8 m/s
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia-5 °C ... 60 °C
• Energia uderzenia w pozycjach końcowych0.3 J
• Maks. siła Fy863 N
• Maks. siła Fy statyczna1060 N
• Maks. siła Fz863 N
• Maks. siła Fz, statyczna1060 N
• Maks. moment Mx29.35 Nm
• Maks. moment Mx, statyczny36.04 Nm
• Maks. moment My16.83 Nm
• Maks. moment My, statyczny20.67 Nm
• Maks. moment Mz16.83 Nm
• Maks. moment statyczny Mz20.67 Nm
• Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku5.94 Nm
• Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs119 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie247 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie295 N
• Ruchoma masa własna680 g
• Waga produktu1411 g
• Środek ciężkości masy ruchomej jako funkcja skoku34.9 mm
• Przyłącza alternatywnepatrz rysunek produktu
• Przyłącze pneumatyczneG1/8
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyStop aluminium do przeróbki plastycznej
• Materiał uszczelnieńNBR
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaNierdzewna stal stopowa
