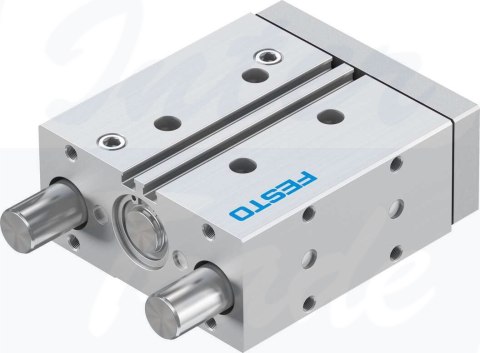

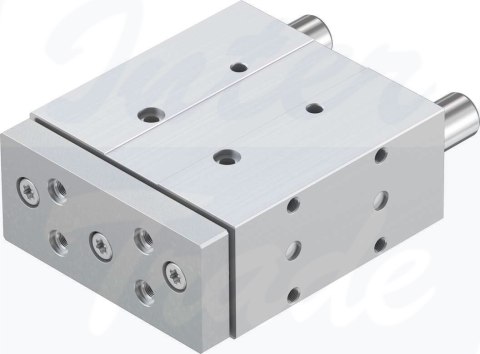

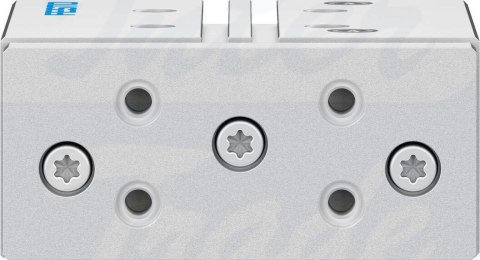

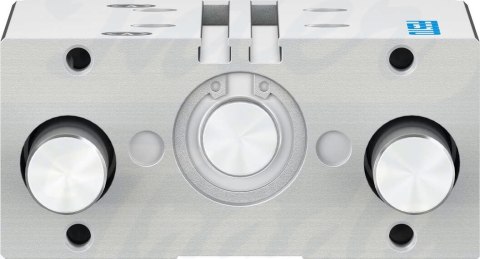

[DFM-25-50-P-A-GF] {170851} Siłownik z prowadzeniem

• Odległość środka ciężkości efektywnego obciążenia od płyty spinającej xs50 mm
• Skok50 mm
• Ø tłoka25 mm
• Tryb pracy jednostki napędowejPłyta spinająca
• Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
• Pozycja montażudowolny
• ProwadnicaProwadnica ślizgowa
• KonstrukcjaProwadnica
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991737
• Ciśnienie robocze0.15 MPa ... 1 MPa
• Ciśnienie robocze1.5 bar ... 10 bar
• Maks. prędkość0.8 m/s
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej1 - niskie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia-20 °C ... 80 °C
• Energia uderzenia w pozycjach końcowych0.3 J
• Maks. siła Fy810.7 N
• Maks. siła Fy statyczna810.7 N
• Maks. siła Fz810.7 N
• Maks. siła Fz, statyczna810.7 N
• Maks. moment Mx27.56 Nm
• Maks. moment Mx, statyczny27.56 Nm
• Maks. moment My19.46 Nm
• Maks. moment My, statyczny19.46 Nm
• Maks. moment Mz19.46 Nm
• Maks. moment statyczny Mz19.46 Nm
• Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku5.26 Nm
• Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs115 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie247 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie295 N
• Ruchoma masa własna793 g
• Waga produktu1635 g
• Przyłącza alternatywnepatrz rysunek produktu
• Przyłącze pneumatyczneG1/8
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyStop aluminium do przeróbki plastycznej
• Materiał uszczelnieńNBR
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaNierdzewna stal stopowa
