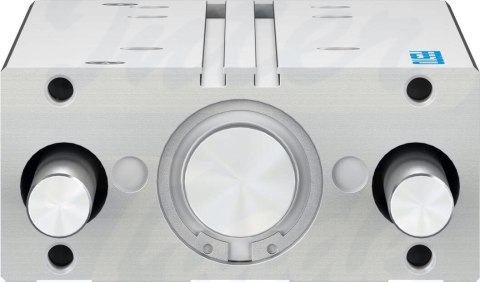

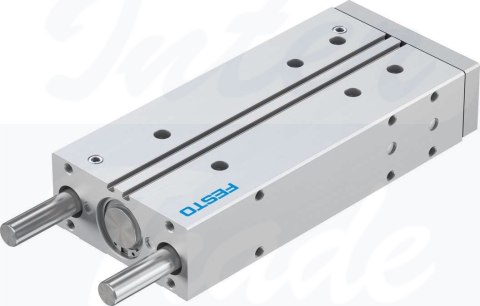

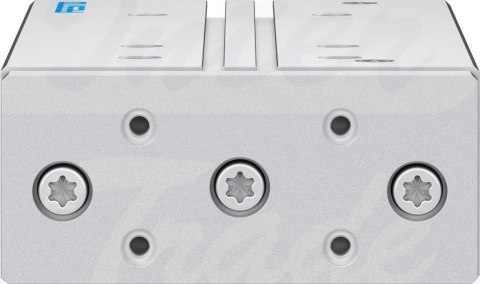

[DFM-40-200-P-A-KF] {170945} Siłownik z prowadzeniem

• Odległość środka ciężkości efektywnego obciążenia od płyty spinającej xs50 mm
• Skok200 mm
• Ø tłoka40 mm
• Tryb pracy jednostki napędowejPłyta spinająca
• Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
• Pozycja montażudowolny
• ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
• KonstrukcjaProwadnica
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991737
• Ciśnienie robocze0.15 MPa ... 1 MPa
• Ciśnienie robocze1.5 bar ... 10 bar
• Maks. prędkość0.8 m/s
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia-5 °C ... 60 °C
• Energia uderzenia w pozycjach końcowych0.7 J
• Maks. siła Fy1130 N
• Maks. siła Fy statyczna1260 N
• Maks. siła Fz1130 N
• Maks. siła Fz, statyczna1260 N
• Maks. moment Mx49.74 Nm
• Maks. moment Mx, statyczny55.44 Nm
• Maks. moment My40.13 Nm
• Maks. moment My, statyczny44.73 Nm
• Maks. moment Mz40.13 Nm
• Maks. moment statyczny Mz44.73 Nm
• Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku6.5 Nm
• Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs127 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie686 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie754 N
• Ruchoma masa własna1899 g
• Waga produktu4905 g
• Środek ciężkości masy ruchomej jako funkcja skoku112.3 mm
• Przyłącza alternatywnepatrz rysunek produktu
• Przyłącze pneumatyczneG1/8
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyStop aluminium do przeróbki plastycznej
• Materiał uszczelnieńNBR
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaNierdzewna stal stopowa
