[DHTG-140-4-A] {548088} Obrotowy stół podziałowy

• Wielkość140
• Równoległość tarczy0.04 mm
• Mimośrodowość osiowa płyty0.02 mm
• Koncentryczność płytki0.02 mm
• Dokładność powtarzalności kąta obrotu0.03 deg
• AmortyzacjaAmortyzator, charakterystyka twarda, regulowany
• Pozycja montażudowolny
• Sposób działaniadwustronnego działania
• KonstrukcjaZłącze wieńca zębategoZębatka/zębnikwymuszony przebieg ruchu

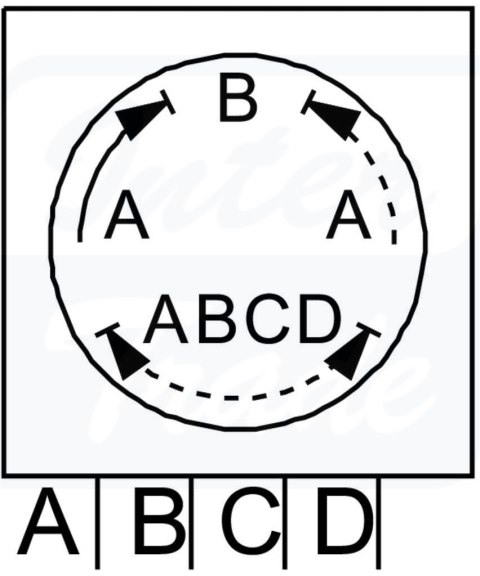

• Symbol00992251
• Sygnalizacja położeniado czujników indukcyjnych
• Podział4
• Ciśnienie robocze4 bar ... 8 bar
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B2-L
• Poziom ciśnienia akustycznego70 dB(A)
• Temperatura otoczenia5 °C ... 60 °C
• Maks. dopuszczalna siła osiowa statyczna4000 N
• Maks. moment pull-out, statyczny300 Nm
• Maks. siła promieniowa statyczna6000 N
• Maks. moment obrotowy styczny, statyczny200 Nm
• Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)18.1 Nm
• Waga produktu10000 g
• Typ mocowaniaPrzy pomocy otworu przelotowego i tulejki centrującej
• Przyłącze pneumatyczneGwint wewnętrzny G1/8
• Materiał tarczyStal ocynkowana
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał zderzakaStal ocynkowana
• Materiał pokrywyStop aluminium do przeróbki plastycznej
• Materiał uszczelnieńNBRTPE-U(PU)
• Materiał obudowyStop aluminium do przeróbki plastycznej
