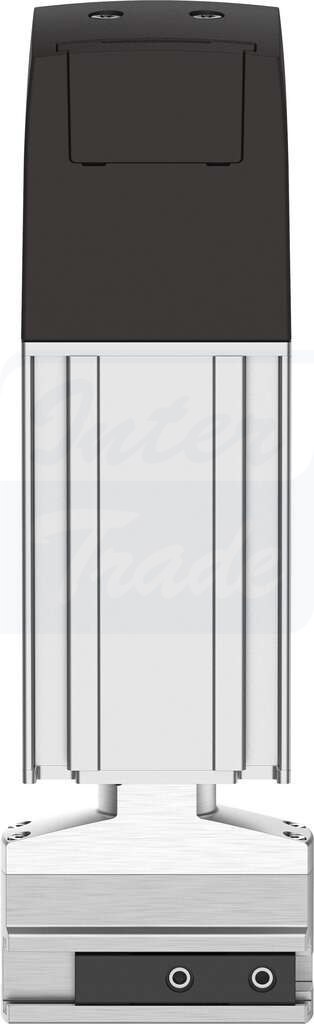

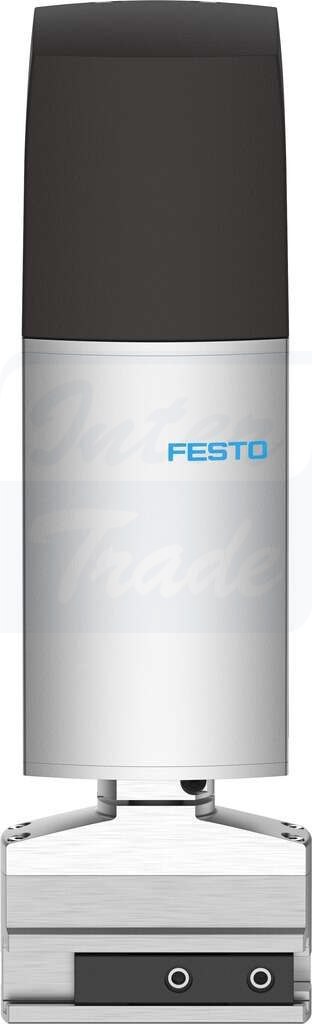

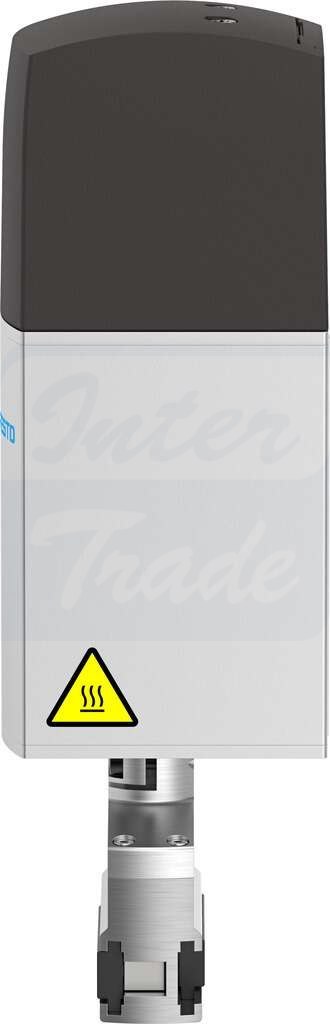

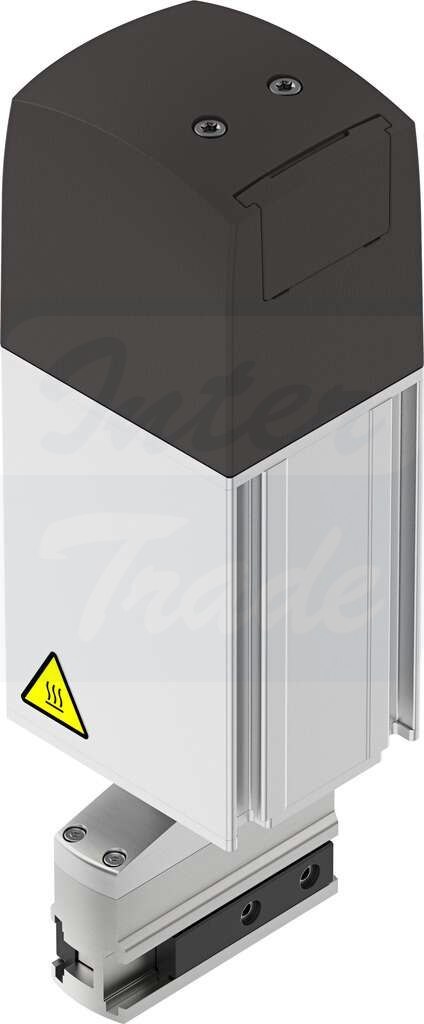

[EHMD-40-RE-GE-16] Moduł obrotowy z chwytakiem

• Wielkość40
• Kąt obrotubez ograniczeń
• Skok na szczękę chwytającą15 mm
• Regulowany zakres skoku na szczękę chwytaka0 mm ... 15 mm
• Liczba szczęk chwytaka2
• Pozycja montażudowolny
• Konstrukcjaelektryczny napęd wahadłowychwytak elektryczny
• Sygnalizacja położeniaObrót: enkoder silnikaChwytanie: enkoder silnika
• Funkcja chwytakaRównolegle
• Typ silnikaSilnik skokowy
• HomingObrót: indeks enkoderaChwytanie: blok ograniczników stałych
• Czujnik położenia wirnikaEnkoder przyrostowy
• Czujnik położenia wirnika, interfejsRS422 TTL kanały A-B + impuls zerowy
• Zasada pomiaru czujnika położenia wirnikaoptyczny
• Maks. wyjściowa prędkość obrotowa240 1/min
• Czas pracy ciągłej100%
• Klasa izolacjiB
• Prąd znamionowy, silnik0.9 A
• Informacja o prądzie znamionowym silnika0,5 A do napędu chwytaka
• Napięcie nominalne DC24 V
• CertyfikacjaRCM Mark
• Znak KCKC-EMV
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
• Zgodność z LABSVDMA24364-strefa III
• Temperatura przechowywania-20 °C ... 70 °C
• Względna wilgotność powietrza0 - 85%
• Stopień ochronyIP20
• Temperatura otoczenia0 °C ... 40 °C
• Zakres siły chwytania na każdą szczękę chwytaka3 N ... 14 N
• Maks. wyjściowy moment obrotowy0.3 Nm
• Maks. moment na szczęce chwytaka Mx, statyczny1.5 Nm
• Maks. moment na szczęce chwytaka My statyczny1.5 Nm
• Maks. moment na szczęce chwytaka Mz statyczny1.5 Nm
• Waga produktu724 g
• Przyłącze elektryczne 1, rodzaj przyłączaWtyczka
• Przyłącze elektryczne 1, technika przyłączeniowaUkład przyłączy F1
• Typ mocowaniaz rowkiem typu „jaskółczy ogon"
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyWzmocniony poliamid
• Materiał obudowyStop aluminium, anodowany
