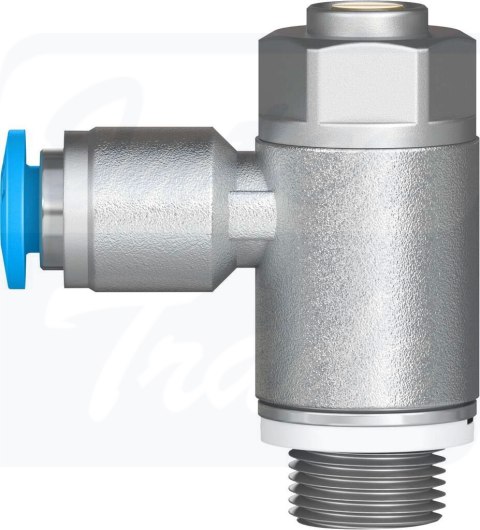

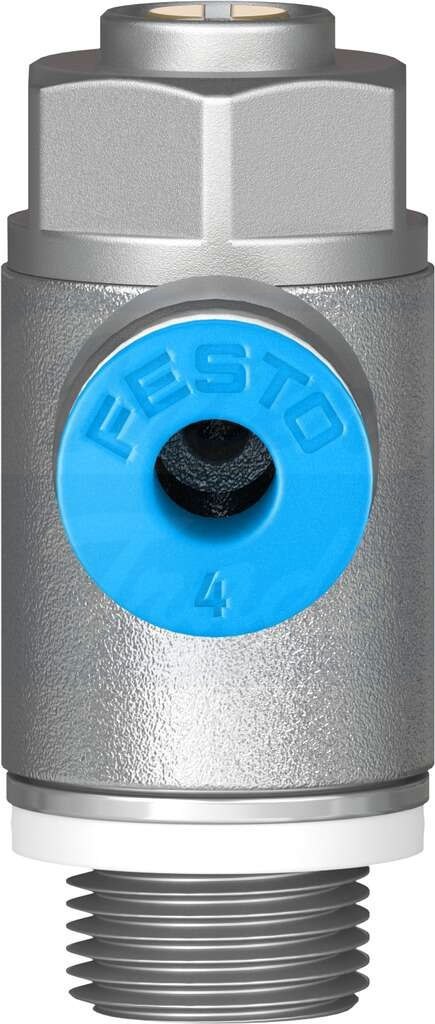

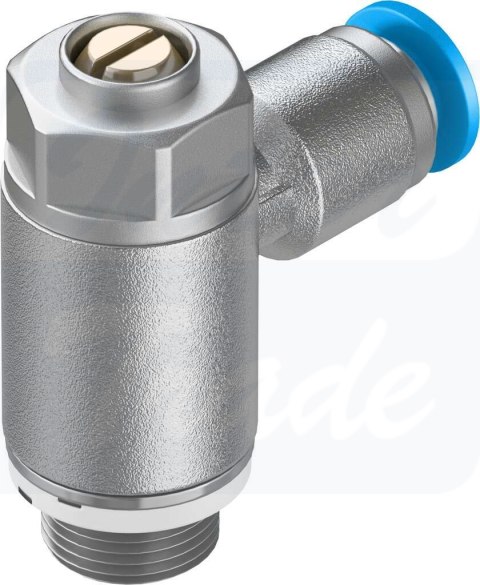

[GRLA-1/8-QS-4-D] {193143} Zawór dławiąco-zwrotny

• Funkcja zaworuFunkcja zaworu dławiąco-zwrotnego z dławieniem na wylocie
• Przyłącze pneumatyczne 1QS-4
• Przyłącze pneumatyczne 2G1/8
• Element regulacyjnyŚruba z rowkiem podłużnym
• Typ mocowaniawkręcane
• Przepływ normalny nominalny w kierunku dławienia160 l/min
• Przepływ normalny nominalny w kierunku zwrotnym120 l/min ... 190 l/min
• Temperatura otoczenia-10 °C ... 60 °C
• Klasyfikacja morskapatrz certyfikat
• Pozycja montażudowolny
• Symbol00991452
• Ciśnienie robocze w całym zakresie temperatury0.2 bar ... 10 bar
• Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)250 l/min
• Przepływ normalny w kierunku bezzwrotnym przy ciśnieniu 0,6->0 MPa (6->0 bar, 87->0 psi)270 l/min ... 300 l/min
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura medium-10 °C ... 60 °C
• Znamionowy moment dokręcenia3 Nm
• Tolerancja znamionowego momentu dokręcenia± 10%
• Waga produktu22 g
• Materiał części z gwintemStop aluminium do przeróbki plastycznej
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńNBR
• Materiał pierścienia zwalniającegoPolioksymetylen
• Materiał śruby do regulacjiMosiądz
• Materiał przyłącza obrotowegoCynkowy odlew kokilowychromianowany
