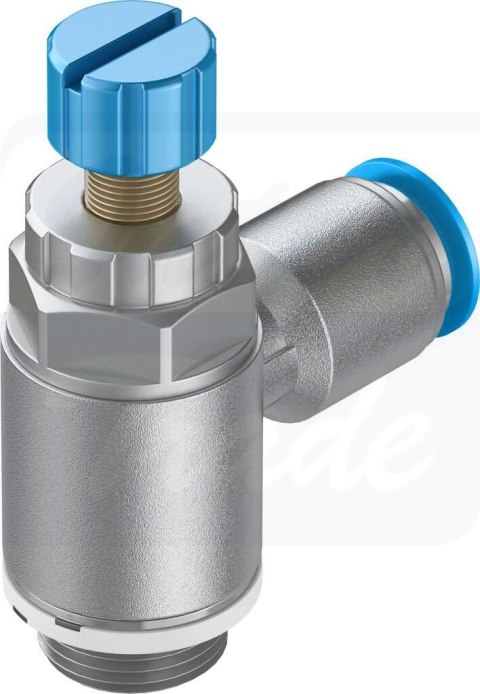

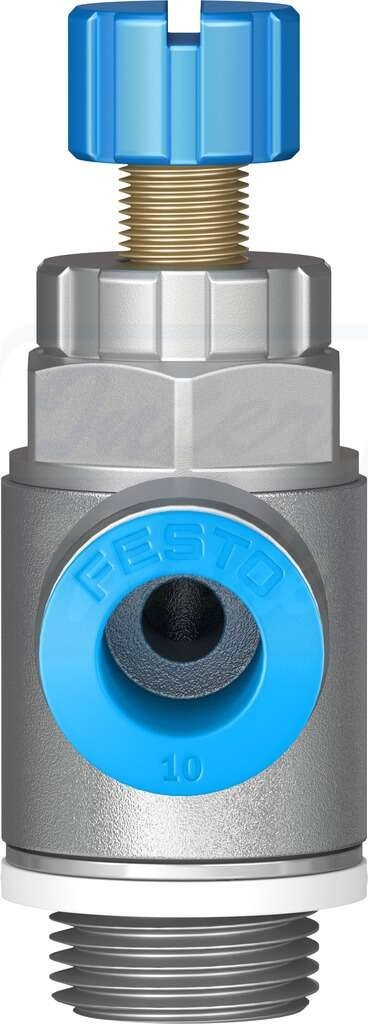

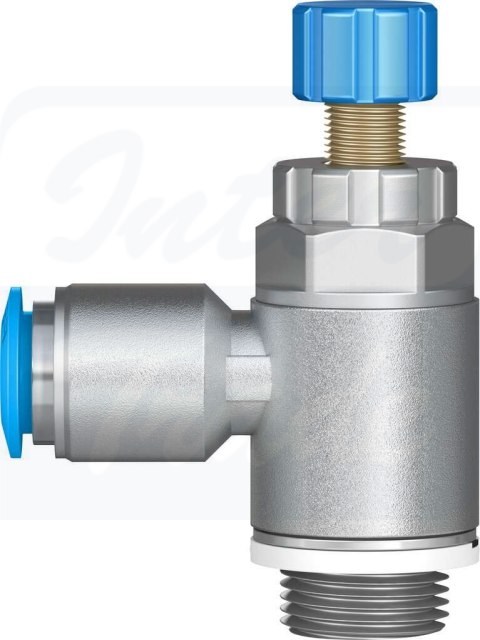

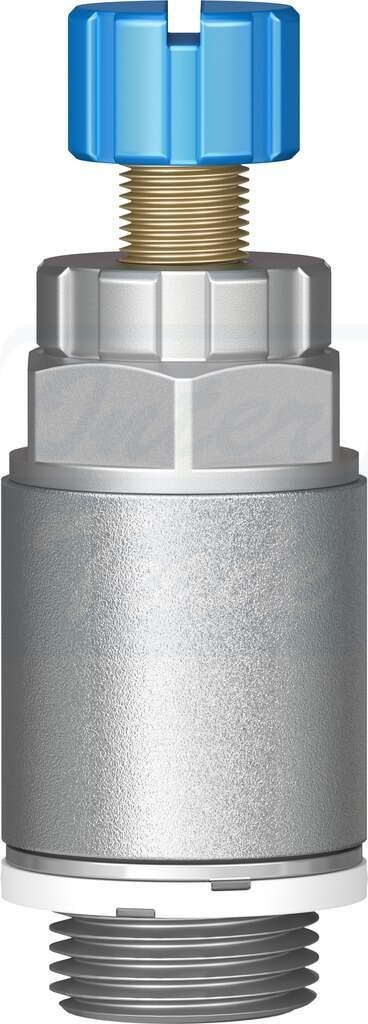

[GRLA-3/8-QS-10-RS-D] {534343} Zawór dławiąco-zwrotny

• Funkcja zaworuFunkcja zaworu dławiąco-zwrotnego
• Przyłącze pneumatyczne 1QS-10
• Przyłącze pneumatyczne 2G3/8
• Element regulacyjnyŚruba radełkowana
• Typ mocowaniawkręcanez gwintem zewnętrznym
• Przepływ normalny nominalny w kierunku dławienia900 l/min
• Przepływ normalny nominalny w kierunku zwrotnym540 l/min ... 975 l/min
• Ciśnienie robocze0.2 bar ... 10 bar
• Temperatura otoczenia-10 °C ... 60 °C
• Klasyfikacja morskapatrz certyfikat
• Pozycja montażudowolny
• Symbol00991452
• Ciśnienie robocze w całym zakresie temperatury0.2 bar ... 10 bar
• Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)1400 l/min
• Przepływ normalny w kierunku bezzwrotnym przy ciśnieniu 0,6->0 MPa (6->0 bar, 87->0 psi)1160 l/min ... 1620 l/min
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura przechowywania-10 °C ... 40 °C
• Temperatura medium-10 °C ... 60 °C
• Znamionowy moment dokręcenia10 Nm
• Waga produktu72 g
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńNBR
• Materiał śruby drążonejStop aluminium do przeróbki plastycznejanodowany
• Materiał pierścienia zwalniającegoPolioksymetylen
• Materiał głowicy radełkowanejStop aluminium do przeróbki plastycznejanodowany
• Materiał śruby do regulacjiNierdzewna stal stopowa
• Materiał przyłącza obrotowegoCynkowy odlew kokilowy
