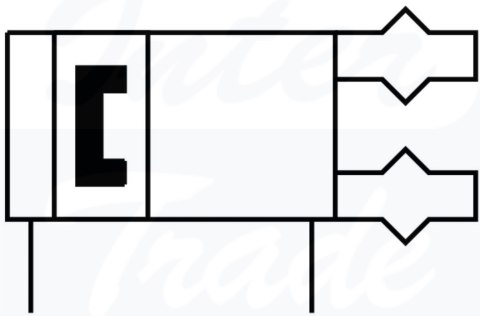

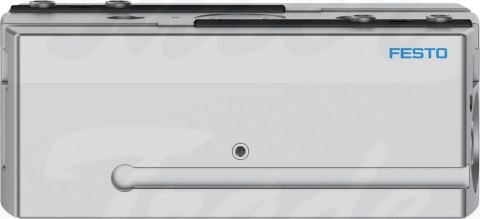

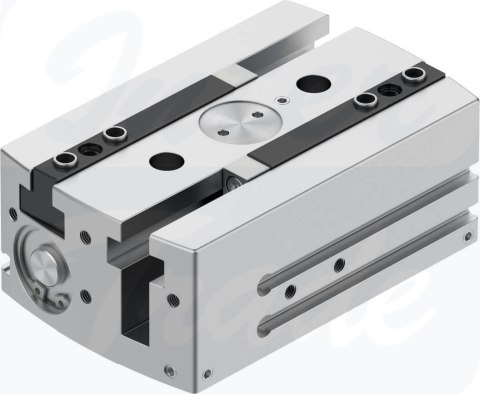

[HGPL-25-40-A-B] {3361484} Chwytak równoległy
8202.49
Ilość w opakowaniu | 1 szt. |
Standarowo, wysyłka w ciągu | 3 dni |
Cena przesyłki | 0 |
Dostępność | Dostępność wymaga potwierdzenia 30 szt. |
Strona główna producenta | |
Kod cyfrowy | 3361484 |
GTIN | GTIN 4052568269210 |
Zamówienie telefoniczne: +48 882 650 149
Zostaw telefon |
- Wielkość25
- Skok na szczękę chwytającą40 mm
- Maks. zamienność0.2 mm
- Maks. luz kątowy szczęk chwytaka ax, ay0.2 deg
- Maks. luz szczęk chwytających Sz0.05 mm
- Symetria obrotowa0.2 mm
- Dokładność powtarzalności chwytaka0.03 mm
- Liczba szczęk chwytaka2
- Typ napędupneumatyczny
- Pozycja montażudowolny
- Sposób działaniadwustronnego działania
- Funkcja chwytakaRównolegle
- Zabezpieczenie siły chwytaniabrak
- KonstrukcjaNapęd z dwoma tłokamiProwadnicaZawór tłoczkowo-suwakowyKształt TZębatka/zębnik
- Sygnalizacja położeniado wyłącznika zbliżeniowego
- Symbol00991894
- Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie412 N
- Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie512 N
- Ciśnienie robocze3 bar ... 8 bar
- Maks. częstotliwość robocza chwytaka1 Hz
- Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)225 ms
- Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)230 ms
- Maks. masa na zewnętrzny palec chwytaka250 g
- Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
- Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
- Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
- Zgodność z LABSVDMA24364-B1/B2-L
- Temperatura otoczenia5 °C ... 60 °C
- Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie206 N
- Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie256 N
- Masowy moment bezwładności18.88 kgcm²
- Maks. siła na szczękach chwytaka Fz, statyczna1500 N
- Maks. moment na szczęce chwytaka Mx, statyczny100 Nm
- Maks. moment na szczęce chwytaka My statyczny60 Nm
- Maks. moment na szczęce chwytaka Mz statyczny70 Nm
- Interwał smarowania uzupełniającego elementów prowadnic5 MioCyc
- Waga produktu1400 g
- Typ mocowaniaPrzy pomocy gwintu wew. i tulejki centrującejPrzy pomocy otworu przelotowego i tulejki centrującej
- Przyłącze pneumatyczneM5
- Informacja o materiałachZgodność z dyrektywą RoHS
- Materiał obudowyStop aluminium, anodowany na gładko
- Materiał szczęk chwytakaStal, hartowana
