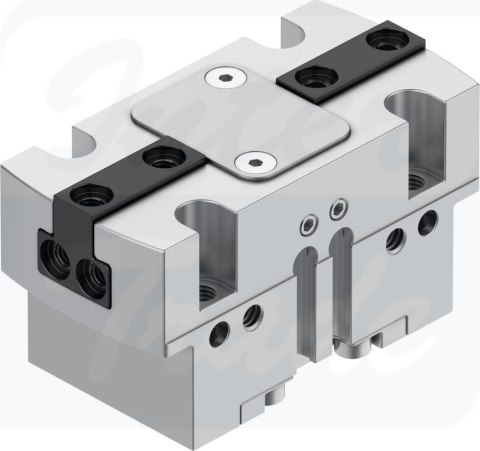

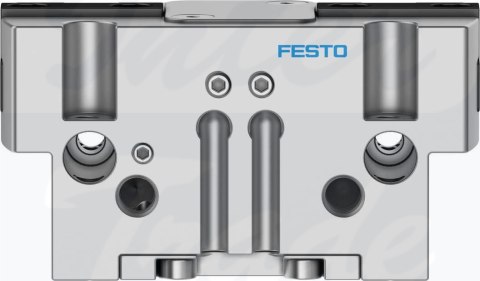

[HGPT-20-A-B] {560198} Chwytak równoległy

• Wielkość20
• Skok na szczękę chwytającą4 mm
• Maks. zamienność0.2 mm
• Maks. luz kątowy szczęk chwytaka ax, ay0.1 deg
• Maks. luz szczęk chwytających Sz0.02 mm
• Symetria obrotowa0.2 mm
• Dokładność powtarzalności chwytaka0.04 mm
• Liczba szczęk chwytaka2
• Typ napędupneumatyczny
• Pozycja montażudowolny
• Sposób działaniadwustronnego działania
• Funkcja chwytakaRównolegle
• Zabezpieczenie siły chwytaniabrak
• KonstrukcjaRównia pochyławymuszony przebieg ruchu
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991894
• Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie162 N
• Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie154 N
• Ciśnienie robocze3 bar ... 8 bar
• Ciśnienie robocze powietrza nadmuchowego0 bar ... 0.5 bar
• Maks. częstotliwość robocza chwytaka3 Hz
• Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)22 ms
• Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)30 ms
• Maks. masa na zewnętrzny palec chwytaka50 g
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Stopień ochronyIP40
• Temperatura otoczenia5 °C ... 60 °C
• Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie82 N
• Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie77 N
• Masowy moment bezwładności0.344 kgcm²
• Maks. siła na szczękach chwytaka Fz, statyczna700 N
• Maks. moment na szczęce chwytaka Mx, statyczny15 Nm
• Maks. moment na szczęce chwytaka My statyczny15 Nm
• Maks. moment na szczęce chwytaka Mz statyczny8 Nm
• Interwał smarowania uzupełniającego elementów prowadnic5 MioCyc
• Waga produktu135 g
• Typ mocowaniaPrzy pomocy gwintu wew. i tulejki centrującejPrzy pomocy otworu przelotowego i tulejki centrującejz otworem przelotowym i kołkiem pasowanymprzy pomocy gwintu wew. i kołka pasowanegoopcjonalnie:
• Przyłącze pneumatyczne powietrza nadmuchowegoM5
• Przyłącze pneumatyczneM5
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał zaślepkiNierdzewna stal stopowa
• Materiał obudowyAluminium anodowane
• Materiał szczęk chwytakaStal, hartowana
