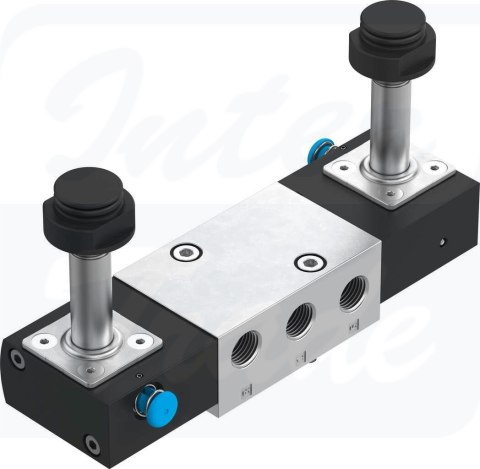

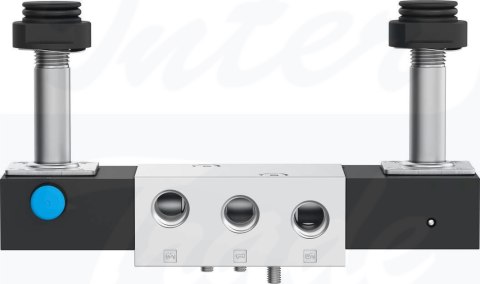

[VSNC-F-P53C-MH-G14-F19A] {8116390} Elektrozawór

• Funkcja zaworu5/3 zamknięty
• Sposób uruchamianiaelektrycznie
• Szerokość zabudowy32 mm
• Normalny przepływ nominalny1250 l/min
• Pneumatyczne przyłącze roboczeNAMUR port pattern
• Napięcie roboczeVia solenoid coil, must be ordered separately
• Ciśnienie robocze0.3 MPa ... 0.8 MPa
• Ciśnienie robocze3 bar ... 8 bar
• KonstrukcjaZawór tłoczkowo-suwakowy
• Sposób powrotusprężyna mechaniczna
• Funkcja odpowietrzeniaz możliwością dławienia
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Spełnia normęVDI/VDE 3845 (NAMUR)
• Pomocnicze sterowanie ręcznebez blokady
• Rodzaj sterowaniasterowanie pilotem
• Przyłącze zasilania powietrzem pilotówwew.
• Kierunek przepływujednokierunkowy

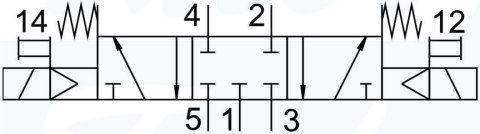

• Symbol00991080
• Pokrycieprzekrycie dodatnie
• Wartość b0.4
• Wartość C5.2 l/sbar
• Czas wyłączania380 ms
• Czas włączania435 ms
• Czas przełączania435 ms
• Czas pracy ciągłej100%
• Parametry cewkiPatrz cewka, na osobne zamówienie
• Ochrona przeciwwybuchowaThe information in the certificate must be observed!Zone 1 (ATEX)Zone 2 (ATEX)Zone 21 (ATEX)Zone 22 (ATEX)
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B2-L
• Temperatura medium-20 °C ... 60 °C
• Temperatura otoczenia-20 °C ... 60 °C
• Waga produktu619 g
• Typ mocowaniaPrzy pomocy otworów przelotowych
• Przyłącze dla otworu odpowietrzającegonie przewodowe
• Przyłącze pneumatyczne 1G1/4
• Przyłącze pneumatyczne 2Układ przyłączy wg NAMUR
• Przyłącze pneumatyczne 3G1/4
• Przyłącze pneumatyczne 4Układ przyłączy wg NAMUR
• Przyłącze pneumatyczne 5G1/4
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńNBR
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał śrubStal wysokostopowa nierdzewna
