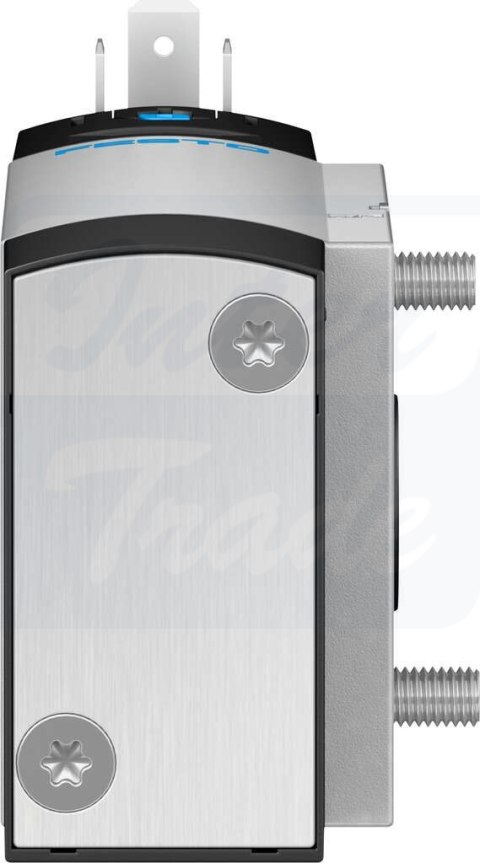

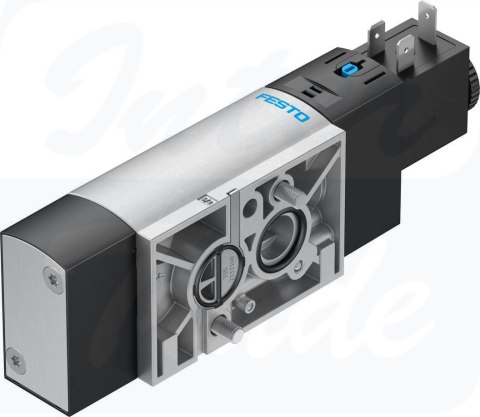

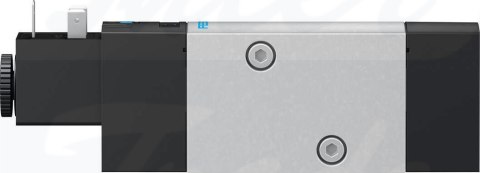

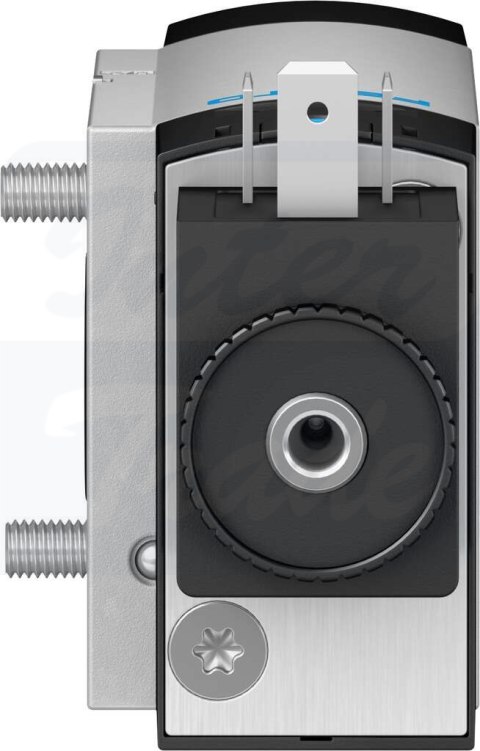

[VSNC-FC-M52-MD-G14-F8-1A1] {8074945} Elektrozawór

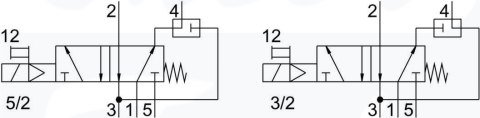

• Funkcja zaworuZawór 5/2 lub 3/2 z możliwością konwersji
• Sposób uruchamianiaelektrycznie
• Szerokość zabudowy32 mm
• Normalny przepływ nominalny1250 l/min
• Pneumatyczne przyłącze roboczeNAMUR port pattern
• Napięcie robocze24V DC
• Ciśnienie robocze0.25 MPa ... 1 MPa
• Ciśnienie robocze2.5 bar ... 10 bar
• KonstrukcjaZawór tłoczkowo-suwakowy
• Sposób powrotusprężyna mechaniczna
• Certyfikacjac UL us - Recognized (OL)
• Jednostka certyfikującaDNVGL-TAA000011J
• Stopień ochronyIP65IP67z gniazdem wtykowymwg IEC 60529
• Funkcja odpowietrzeniaz możliwością dławienia
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Spełnia normęVDI/VDE 3845 (NAMUR)
• Pomocnicze sterowanie ręcznez blokadąbez blokady
• Rodzaj sterowaniasterowanie pilotem
• Przyłącze zasilania powietrzem pilotówwew.
• Kierunek przepływujednokierunkowy
• Symbol00991831
• Pokrycieprzekrycie dodatnie
• Wskaźnik stanu sygnałuPrzy pomocy osprzętu
• Wartość b0.4
• Wartość C5.2 l/sbar
• Normalny przepływ nominalny, odpowietrzenie dla powietrza powrotnego 4->3110 l/min
• Czas wyłączania48 ms
• Czas włączania11 ms
• Czas pracy ciągłej100%
• Parametry cewki24 V DC: 2,6 W
• Dopuszczalne wahania napięcia+/- 10 %
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B2-L
• Temperatura medium-20 °C ... 60 °C
• Temperatura otoczenia-20 °C ... 60 °C
• Waga produktu335 g
• Przyłącze elektryczneKształt Awg EN 175301-803
• Typ mocowaniaPrzy pomocy otworów przelotowych
• Przyłącze dla otworu odpowietrzającegonie przewodowe
• Przyłącze pneumatyczne 1G1/4
• Przyłącze pneumatyczne 2Układ przyłączy wg NAMUR
• Przyłącze pneumatyczne 3G1/4
• Przyłącze pneumatyczne 4Układ przyłączy wg NAMUR
• Przyłącze pneumatyczne 5G1/4
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńNBR
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał śrubStal wysokostopowa nierdzewna
