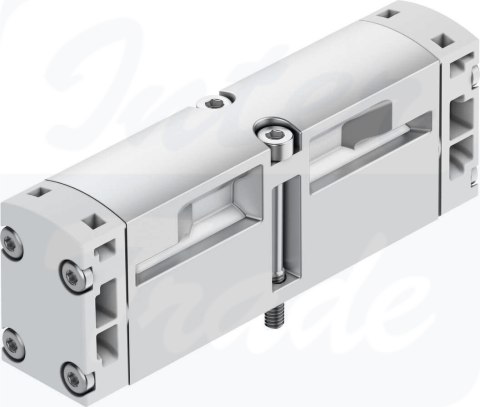

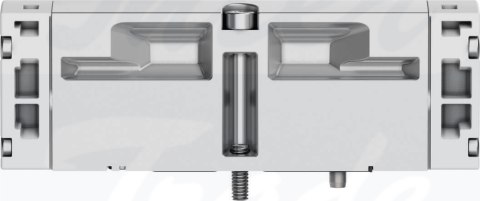

[VSPA-B-B52-A2] {546724} Zawór pneumatyczny

• Funkcja zaworu5/2 bistabilny
• Sposób uruchamianiapneumatyczny
• Szerokość zabudowy18 mm
• Normalny przepływ nominalny550 l/min
• Pneumatyczne przyłącze roboczeSub-base size 18 mm to ISO 15407-1Sub-base size 02 to VDMA 24563G1/8
• Ciśnienie robocze-0.9 bar ... 10 bar
• KonstrukcjaZawór tłoczkowo-suwakowy
• Średnica nominalna5 mm
• Funkcja odpowietrzeniaz możliwością dławienia
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Spełnia normęISO 15407-1VDMA 24563
• Rodzaj sterowaniabezpośrednie
• Kierunek przepływurewersyjny
• Symbol00991037
• Pokrycieprzekrycie dodatnie
• Ciśnienie pilota2 bar ... 10 bar
• Przepływ zaworu750 l/min
• Przepływ zaworu na pojedynczej płycie przyłączeniowej550 l/min
• Przepływ zaworu, zabudowanego na bloku pneumatycznym550 l/min
• Czas przełączania6 ms
• Ochrona przeciwwybuchowaZone 2 (ATEX)Zone 22 (ATEX)
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura medium-10 °C ... 60 °C
• Względna wilgotność powietrza0 - 90%
• Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Temperatura otoczenia-10 °C ... 60 °C
• Maks. moment dokręcenia, mocowanie zaworu0.9 Nm ... 1.1 Nm
• Waga produktu80 g
• Przyłącze zasilania pilotów 12Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1
• Przyłącze zasilania pilotów 14Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1
• Przyłącze pneumatyczne 1Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1
• Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
• Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
• Przyłącze pneumatyczne 4Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1
• Przyłącze pneumatyczne 5Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńNBR
• Materiał obudowyAluminiowy odlew ciśnieniowy
• Materiał śrubStalocynkowana
