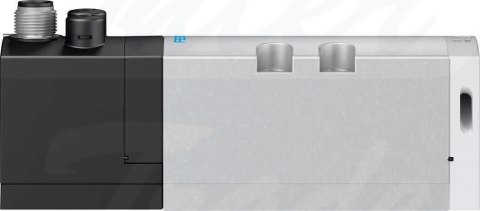

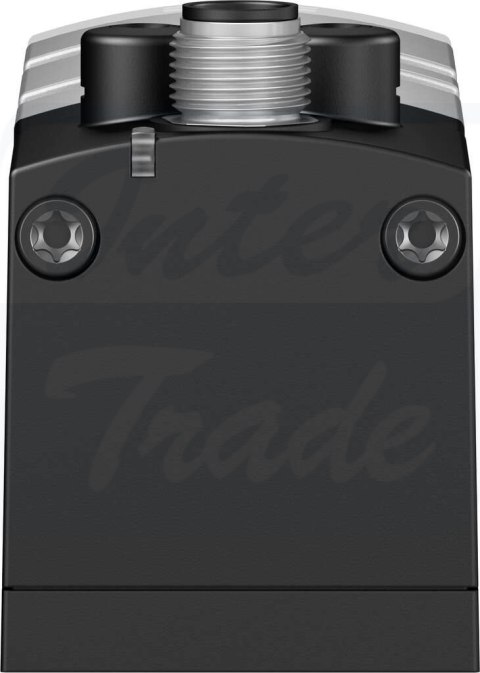

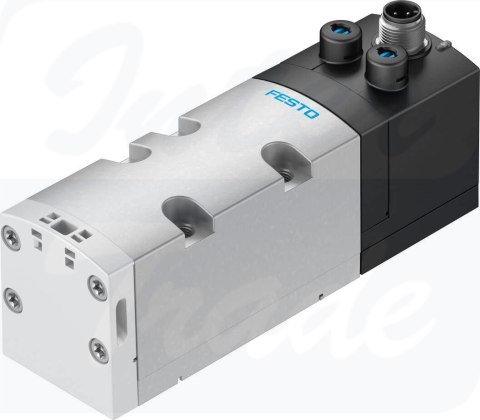

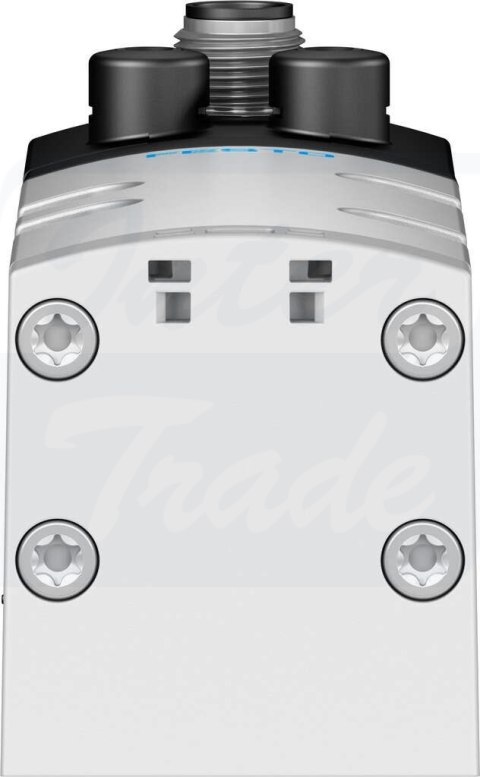

[VSVA-B-D52-D-D1-1R5L] {561365} Elektrozawór

• Funkcja zaworu5/2 bistabilny z dominacją
• Sposób uruchamianiaelektrycznie
• Szerokość zabudowy42 mm
• Normalny przepływ nominalny1300 l/min
• Pneumatyczne przyłącze roboczeSub-base size 1 to ISO 5599-1G1/4
• Napięcie robocze24V DC
• Ciśnienie robocze0.3 MPa ... 1 MPa
• Ciśnienie robocze3 bar ... 10 bar
• KonstrukcjaZawór tłoczkowo-suwakowy
• Certyfikacjac UL us - Recognized (OL)
• Stopień ochronyIP65NEMA 4
• Średnica nominalna11 mm
• Szerokość modułu43 mm
• Funkcja odpowietrzeniaz możliwością dławieniapoprzez płytę z dławikamiprzez pojedynczą płytę przyłączeniową
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Spełnia normęISO 5599-1
• Pomocnicze sterowanie ręcznez blokadąbez blokady
• Rodzaj sterowaniasterowanie pilotem
• Przyłącze zasilania powietrzem pilotówwew.
• Kierunek przepływujednokierunkowy
• Symbol00991059
• Pokrycieprzekrycie dodatnie
• Wskaźnik stanu sygnałuLED
• Przepływ zaworu2000 l/min
• Przepływ zaworu na pojedynczej płycie przyłączeniowej1400 l/min
• Przepływ zaworu, zabudowanego na bloku pneumatycznym1300 l/min
• Czas przełączania19 ms
• Czas pracy ciągłej100%
• Maks. dodatni impuls testowy przy sygnale 01600 µs
• Maks. ujemny impuls testowy na 1 sygnale1100 µs
• Parametry cewki24 V DC: 1,6 W
• Dopuszczalne wahania napięcia+/- 10 %
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
• Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura medium-5 °C ... 50 °C
• Względna wilgotność powietrza0 - 90%
• Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Temperatura otoczenia-5 °C ... 50 °C
• Waga produktu439 g
• Przyłącze elektryczne3-pinM12X1Wtyk centralnykonstrukcja okrągła
• Typ mocowaniana płycie przyłączeniowej
• Przyłącze pneumatyczne 1Płyta przyłączeniowa wielkość 1 wg ISO 5599-1
• Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
• Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
• Przyłącze pneumatyczne 4Płyta przyłączeniowa wielkość 1 wg ISO 5599-1
• Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńFPMHNBRNBR
• Materiał obudowyAluminiowy odlew ciśnieniowyPA
• Materiał śrubStalocynkowana
