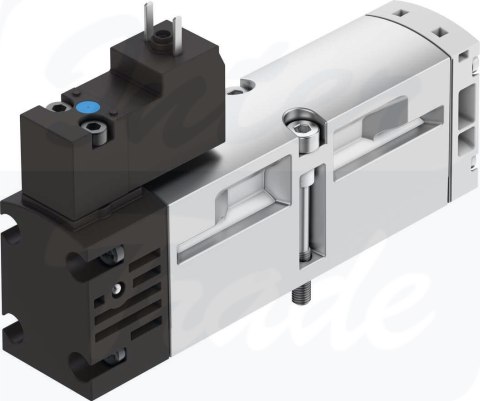

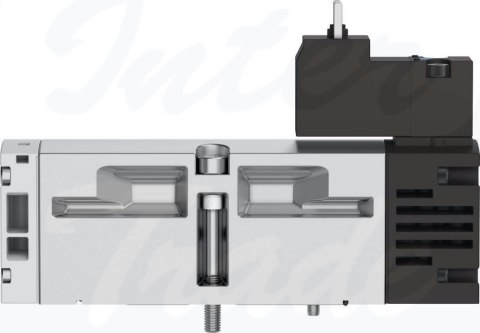

[VSVA-B-M52-AH-A1-1C1] {546700} Elektrozawór

• Funkcja zaworu5/2 monostabilny
• Sposób uruchamianiaelektrycznie
• Wielkość zaworu26 mm
• Normalny przepływ nominalny1100 l/min
• Pneumatyczne przyłącze roboczeSub-base size 26 mm to ISO 15407-1Sub-base size 01 to VDMA 24563G1/4
• Napięcie robocze24V DC
• Ciśnienie robocze0.3 MPa ... 1 MPa
• Ciśnienie robocze3 bar ... 10 bar
• KonstrukcjaZawór tłoczkowo-suwakowy
• Sposób powrotusprężyna pneumatyczna
• Certyfikacjac UL us - Recognized (OL)
• Stopień ochronyIP65NEMA 4
• Średnica nominalna9 mm
• Funkcja odpowietrzeniaz możliwością dławienia
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Spełnia normęISO 15407-1VDMA 24563
• Pomocnicze sterowanie ręcznebez blokady
• Rodzaj sterowaniasterowanie pilotem
• Przyłącze zasilania powietrzem pilotówwew.
• Kierunek przepływujednokierunkowy
• Symbol00991049
• Pokrycieprzekrycie dodatnie
• Wskaźnik stanu sygnałuLED
• Ciśnienie pilota0.3 MPa ... 1 MPa
• Ciśnienie pilota3 bar ... 10 bar
• Przepływ zaworu1400 l/min
• Przepływ zaworu na pojedynczej płycie przyłączeniowej1100 l/min
• Przepływ zaworu, zabudowanego na bloku pneumatycznym1100 l/min
• Czas wyłączania43 ms
• Czas włączania35 ms
• Czas pracy ciągłej100%
• Maks. dodatni impuls testowy przy sygnale 01000 µs
• Maks. ujemny impuls testowy na 1 sygnale800 µs
• Parametry cewki24 V DC: 1,8 W
• Dopuszczalne wahania napięcia-15% / +10%
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
• Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura medium-5 °C ... 50 °C
• Względna wilgotność powietrza0 - 90%
• Poziom ciśnienia akustycznego85 dB(A)
• Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Temperatura otoczenia-5 °C ... 50 °C
• Maks. moment dokręcenia, mocowanie zaworu1.8 Nm ... 2.2 Nm
• Waga produktu180 g
• Przyłącze elektryczneKształt Cwg DIN EN 175301-803bez przewodu ochronnego
• Typ mocowaniana płycie przyłączeniowej
• Przyłącze zsilania pilotów 12Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
• Przyłącze zsilania pilotów 14Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
• Przyłącze odpowietrzania pilota 82/84przewodowenie przewodowe wg normy
• Przyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
• Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
• Przyłącze pneumatyczne 3Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
• Przyłącze pneumatyczne 4Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
• Przyłącze pneumatyczne 5Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
• Interfejs pilotawg ISO 15218
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńHNBRNBR
• Materiał obudowyAluminiowy odlew ciśnieniowy
• Materiał śrubStalocynkowana
