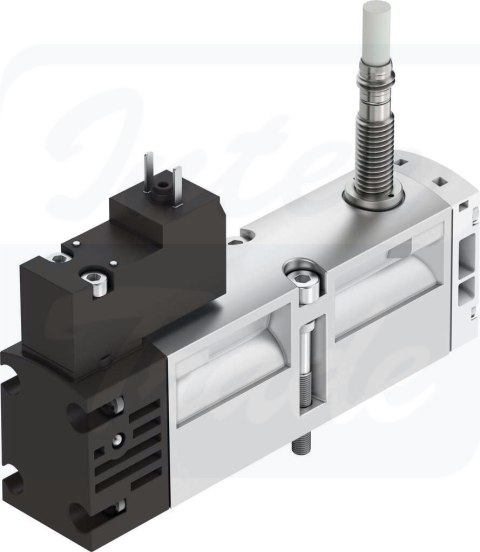

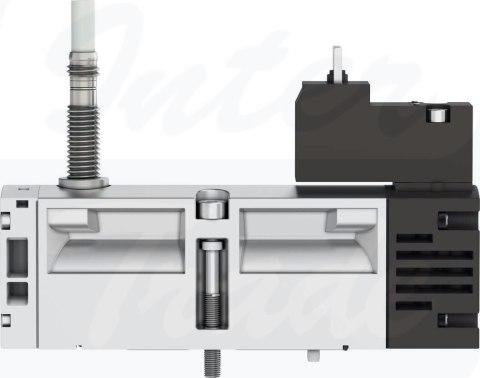

[VSVA-B-M52-MZ-A1-1C1-ANC] {560744} Elektrozawór

• Funkcja zaworu5/2 monostabilny
• Sposób uruchamianiaelektrycznie
• Szerokość zabudowy26 mm
• Normalny przepływ nominalny1100 l/min
• Pneumatyczne przyłącze roboczeSub-base size 26 mm to ISO 15407-1Sub-base size 01 to VDMA 24563G1/4
• Napięcie robocze24V DC
• Ciśnienie robocze-0.09 MPa ... 1.6 MPa
• Ciśnienie robocze-0.9 bar ... 16 bar
• KonstrukcjaZawór tłoczkowo-suwakowy
• Sposób powrotusprężyna mechaniczna
• CertyfikacjaC-Tickc UL us - Recognized (OL)
• Znak KCKC-EMV
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
• Jednostka certyfikującaUL MH19482
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
• Stopień ochronyIP65NEMA 4
• Średnica nominalna9 mm
• Funkcja odpowietrzeniaz możliwością dławieniapoprzez płytę z dławikamiprzez pojedynczą płytę przyłączeniową
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Spełnia normęISO 15407-1VDMA 24563
• Pomocnicze sterowanie ręcznezakryte
• Rodzaj sterowaniasterowanie pilotem
• Przyłącze zasilania powietrzem pilotówzewn.
• Kierunek przepływudowolny
• Symbol00997391
• Zasada pomiaruindukcyjny
• Pokrycieprzekrycie dodatnie
• Zabezpieczenie przed odwrotną polaryzacją czujnikado wszystkich przyłączy elektrycznych
• Wskaźnik stanu sygnałuPrzy pomocy osprzętu
• Kontrola pozycji przełączaniaWykrywanie położenia spoczynkowego przez czujnik
• Wskaźnik stanu przełączenia czujnikaDioda LED
• Ciśnienie pilota0.3 MPa ... 1 MPa
• Ciśnienie pilota3 bar ... 10 bar
• Przepływ zaworu1400 l/min
• Przepływ zaworu na pojedynczej płycie przyłączeniowej1100 l/min
• Przepływ zaworu, zabudowanego na bloku pneumatycznym1100 l/min
• Czas wyłączania41 ms
• Czas włączania21 ms
• Zawór - czas włączenia czujnika60 ms
• Zawór - czas wyłączenia czujnika11 ms
• Czas pracy ciągłej100%
• Maks. dodatni impuls testowy przy sygnale 01000 µs
• Maks. ujemny impuls testowy na 1 sygnale800 µs
• Znamionowe napięcie robocze DC24 V
• Wyjście dwustanoweNPN
• Parametry cewki24 V DC: 1,8 W
• Dopuszczalne wahania napięcia-15% / +10%
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
• Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura medium-5 °C ... 50 °C
• Względna wilgotność powietrza0 - 90%
• Poziom ciśnienia akustycznego85 dB(A)
• Temperatura otoczenia-5 °C ... 50 °C
• Maks. moment dokręcenia, mocowanie zaworu1.8 Nm ... 2.2 Nm
• Waga produktu332 g
• Zakres napięcia roboczego DC, czujnik10 V ... 30 V
• Zabezpieczenie przed zwarciem, czujnikpulsacyjna
• Prąd pracy jałowej, czujnik10 mA
• Maks. prąd wyjściowy czujnika200 mA
• Maks. częstotliwość przełączania, czujnik5000 Hz
• Tętnienie resztkowe, czujnik± 10%
• Spadek napięcia, czujnik2 V
• Przyłącze elektryczneKształt Cwg EN 175301-803bez przewodu ochronnego
• Przyłącze czujnikaKabel2,5 m
• Typ mocowaniana płycie przyłączeniowej
• Przyłącze zasilania pilotów 12/14Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
• Przyłącze odpowietrzania pilota 82/84przewodowenie przewodoweopcjonalnie:
• Przyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
• Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
• Przyłącze pneumatyczne 3Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
• Przyłącze pneumatyczne 4Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
• Przyłącze pneumatyczne 5Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
• Interfejs pilotawg ISO 15218
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńFPMNBR
• Materiał obudowyAluminiowy odlew ciśnieniowyPA
• Materiał śrubStal, ocynkowana
• Funkcja elementu przełączającegoZestyk normalnie zamknięty
