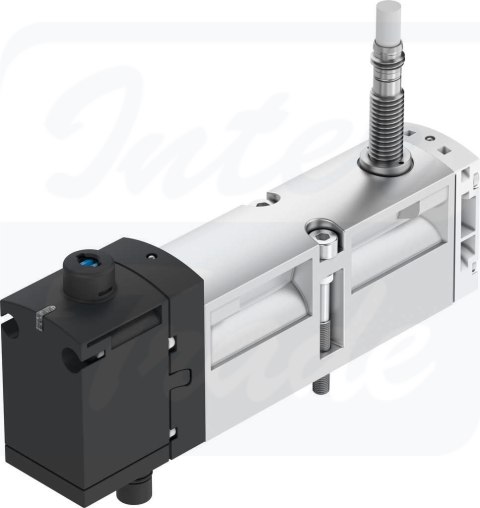

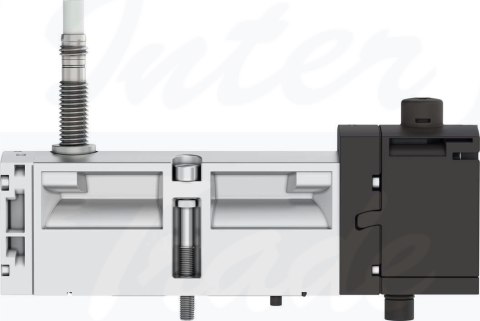

• [VSVA-B-M52-MZ-A1-1T1L-ANC] {8033076} Elektrozawór

Kod producenta: VSVA-B-M52-MZ-A1-1T1L-ANC

Elektrozawór

1054.87
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 8033076
GTIN GTIN 4052568282769

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Funkcja zaworu5/2 monostabilny
  • Sposób uruchamianiaelektrycznie
  • Szerokość zabudowy26 mm
  • Normalny przepływ nominalny1100 l/min
  • Pneumatyczne przyłącze roboczeSub-base size 26 mm to ISO 15407-2G1/4
  • Ciśnienie robocze-0.09 MPa ... 1 MPa
  • Ciśnienie robocze-0.9 bar ... 10 bar
  • KonstrukcjaZawór tłoczkowo-suwakowy
  • Sposób powrotusprężyna mechaniczna
  • Znak KCKC-EMV
  • Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
  • Stopień ochronyIP65NEMA 4
  • Średnica nominalna9 mm
  • Funkcja odpowietrzeniaz możliwością dławieniapoprzez płytę z dławikamiprzez pojedynczą płytę przyłączeniową
  • Sposób uszczelnieniamiękki
  • Pozycja montażudowolny
  • Pomocnicze sterowanie ręcznezakryte
  • Rodzaj sterowaniasterowanie pilotem
  • Przyłącze zasilania powietrzem pilotówzewn.
  • Kierunek przepływudowolny
  • Symbol00997392
  • Zasada pomiaruindukcyjny
  • Pokrycieprzekrycie dodatnie
  • Zabezpieczenie przed odwrotną polaryzacją czujnikado wszystkich przyłączy elektrycznych
  • Wskaźnik stanu sygnałuLED
  • Kontrola pozycji przełączaniaWykrywanie położenia spoczynkowego przez czujnik
  • Wskaźnik stanu przełączenia czujnikaDioda LED
  • Ciśnienie pilota0.3 MPa ... 1 MPa
  • Ciśnienie pilota3 bar ... 10 bar
  • Przepływ zaworu1400 l/min
  • Przepływ zaworu na pojedynczej płycie przyłączeniowej1200 l/min
  • Zoptymalizowany przepływ zaworu, zabudowanego na bloku1350 l/min
  • Przepływ zaworu, zabudowanego na bloku pneumatycznym1100 l/min
  • Czas wyłączania54 ms
  • Czas włączania20 ms
  • Zawór - czas włączenia czujnika60 ms
  • Zawór - czas wyłączenia czujnika11 ms
  • Czas pracy ciągłej100%
  • Maks. dodatni impuls testowy przy sygnale 01200 µs
  • Maks. ujemny impuls testowy na 1 sygnale1100 µs
  • Znamionowe napięcie robocze DC24 V
  • Wyjście dwustanoweNPN
  • Parametry cewki24 V DC: 1,6 W
  • Odporność na napięcie udarowe2.5 kV
  • Stopień zanieczyszczenia3
  • Dopuszczalne wahania napięcia+/- 10 %
  • Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
  • Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
  • Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
  • Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
  • Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
  • Zgodność z LABSVDMA24364-B1/B2-L
  • Temperatura medium-5 °C ... 50 °C
  • Względna wilgotność powietrza0 - 90%
  • Poziom ciśnienia akustycznego85 dB(A)
  • Temperatura otoczenia-5 °C ... 50 °C
  • Maks. moment dokręcenia, mocowanie zaworu1.8 Nm ... 2.2 Nm
  • Waga produktu307 g
  • Zakres napięcia roboczego DC, czujnik10 V ... 30 V
  • Zabezpieczenie przed zwarciem, czujnikpulsacyjna
  • Prąd pracy jałowej, czujnik10 mA
  • Maks. prąd wyjściowy czujnika200 mA
  • Maks. częstotliwość przełączania, czujnik5000 Hz
  • Tętnienie resztkowe, czujnik± 10%
  • Spadek napięcia, czujnik2 V
  • Przyłącze elektryczne4-pinWtyczkawg ISO 15407-2
  • Przyłącze czujnikaKabel2,5 m
  • Typ mocowaniana płycie przyłączeniowej
  • Przyłącze zasilania pilotów 12/14Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2
  • Przyłącze odpowietrzania pilota 82/84przewodowenie przewodoweopcjonalnie:
  • Przyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2
  • Przyłącze pneumatyczne 2Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2
  • Przyłącze pneumatyczne 3Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2
  • Przyłącze pneumatyczne 4Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2
  • Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Materiał uszczelnieńFPMNBR
  • Materiał obudowyAluminiowy odlew ciśnieniowyPA
  • Materiał śrubStal, ocynkowana
  • Funkcja elementu przełączającegoZestyk normalnie zamknięty
