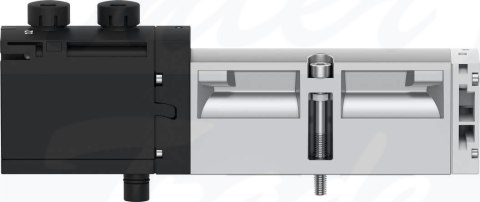

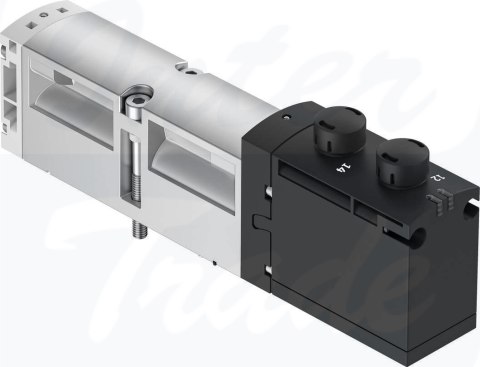

[VSVA-B-T32U-AZ-A1-1T1L] {8033061} Elektrozawór

• Funkcja zaworu2x3/2 otwarty, monostabilny
• Sposób uruchamianiaelektrycznie
• Szerokość zabudowy26 mm
• Normalny przepływ nominalny900 l/min
• Pneumatyczne przyłącze roboczeSub-base size 26 mm to ISO 15407-1Sub-base size 01 to VDMA 24563G1/4
• Napięcie robocze24V DC
• Ciśnienie robocze0.3 MPa ... 1 MPa
• Ciśnienie robocze3 bar ... 10 bar
• KonstrukcjaZawór tłoczkowo-suwakowy
• Certyfikacjac UL us - Recognized (OL)
• Stopień ochronyIP65NEMA 4
• Funkcja odpowietrzeniaz możliwością dławieniapoprzez płytę z dławikamiprzez pojedynczą płytę przyłączeniową
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Pomocnicze sterowanie ręcznezakryte
• Rodzaj sterowaniasterowanie pilotem
• Przyłącze zasilania powietrzem pilotówzewn.wew.
• Kierunek przepływujednokierunkowy
• Symbol00995201
• Pokrycieprzekrycie dodatnie
• Wskaźnik stanu sygnałuLED
• Ciśnienie pilota0.3 MPa ... 1 MPa
• Ciśnienie pilota3 bar ... 10 bar
• Przepływ zaworu1250 l/min
• Przepływ zaworu na pojedynczej płycie przyłączeniowej1100 l/min
• Zoptymalizowany przepływ zaworu, zabudowanego na bloku1150 l/min
• Przepływ zaworu, zabudowanego na bloku pneumatycznym900 l/min
• Czas wyłączania38 ms
• Czas włączania20 ms
• Czas pracy ciągłej100%
• Maks. dodatni impuls testowy przy sygnale 01500 µs
• Maks. ujemny impuls testowy na 1 sygnale1200 µs
• Maks. pobór prądu60 mA
• Znamionowe napięcie robocze DC24 V
• Parametry cewki24 V DC: 1,3 W
• Odporność na napięcie udarowe2.5 kV
• Stopień zanieczyszczenia3
• Dopuszczalne wahania napięcia+/- 10 %
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
• Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B1/B2-L
• Względna wilgotność powietrza0 - 90%
• Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Temperatura otoczenia-5 °C ... 50 °C
• Waga produktu335 g
• Przyłącze elektrycznePlug-inwg ISO 15407-2
• Typ mocowaniana płycie przyłączeniowej
• Przyłącze zasilania pilotów 12/14Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2
• Przyłącze odpowietrzania pilota 82/84przewodowenie przewodowe wg normyopcjonalnie:
• Przyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2
• Przyłącze pneumatyczne 2Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2
• Przyłącze pneumatyczne 3Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2
• Przyłącze pneumatyczne 4Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2
• Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńFPMHNBRNBR
• Materiał obudowyAluminiowy odlew ciśnieniowyPA
• Materiał śrubStal, ocynkowana
