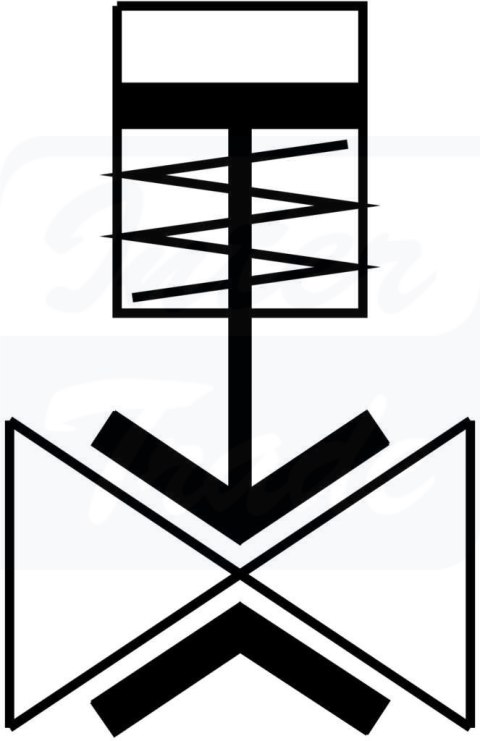

[VZQA-C-M22U-25-GG-ALALE-4] {3968923} Zawór zaciskowy

• KonstrukcjaZawór zaciskowy uruchamiany pneumatycznie
• Sposób uruchamianiapneumatyczny
• Sposób uszczelnieniamiękki
• Pozycja montażudowolny
• Typ mocowaniaInstalacja na przewodach
• Przyłącze zaworu procesowegoG1
• Średnica nominalna DN25
• Funkcja zaworu2/2 otwarty, monostabilny
• Kierunek przepływurewersyjny
• Ciśnienie medium0 MPa ... 0.4 MPa
• Ciśnienie medium0 bar ... 4 bar
• Ciśnienie medium0 psi ... 58 psi
• Ciśnienie robocze0.1 MPa ... 0.65 MPa
• Ciśnienie robocze1 bar ... 6.5 bar
• Ciśnienie robocze14.5 psi ... 94.25 psi
• Ciśnienie nominalne zaworu armaturowego PN10
• Ciśnienie różnicowe0.25 MPa
• Ciśnienie różnicowe2.5 bar
• Ciśnienie różnicowe36.25 psi
• Ciśnienie rozrywające1.6 MPa
• Ciśnienie rozrywające16 bar
• Ciśnienie rozrywające232 psi
• Ciśnienie przeciążenia0.78 MPa
• Ciśnienie przeciążenia7.8 bar
• Ciśnienie przeciążenia113.1 psi
• Sposób powrotuOdbojność
• Rodzaj sterowaniasterowanie zewnętrzne
• Przyłącze zsilania pilotów 12G1/8
• Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:1]
• Symbol00995245
• MediumSprężone powietrze wg ISO 8573-1:2010 [-:-:1]Woda
• Maks. lepkość4000 mm²/s
• Temperatura medium-5 °C ... 100 °C
• Temperatura otoczenia-5 °C ... 60 °C
• Temperatura przechowywania6 °C ... 8 °C
• Przepływ Kv18 m³/h
• Czas włączania250 ms
• Czas wyłączania250 ms
• Informacja o materiałachZgodność z dyrektywą RoHS
• Zgodność z LABSVDMA24364-strefa III
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał pokrywy obudowyStop aluminium do przeróbki plastycznej
• Materiał uszczelnieńFPM
• Materiał elementu odcinającegoEPDM
• Waga produktu480 g
• Dopuszczenie do branży spożywczejpatrz rozszerzone informacje o materiale
• Materiał pojemnikaPA6
