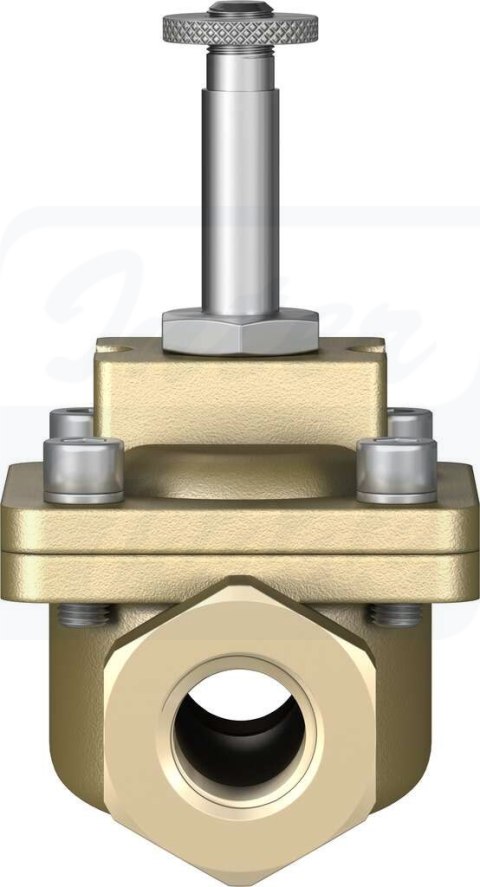

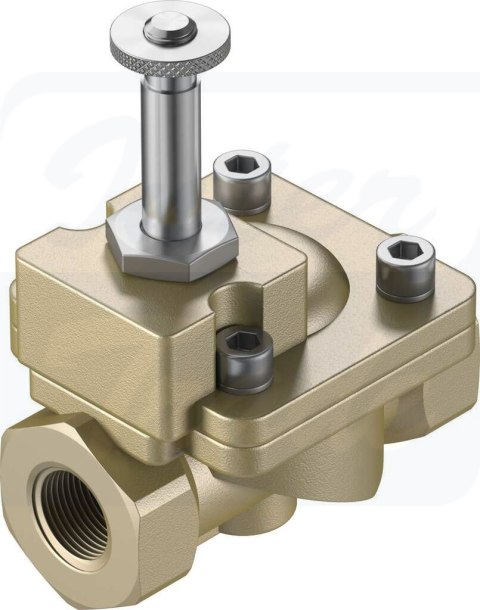

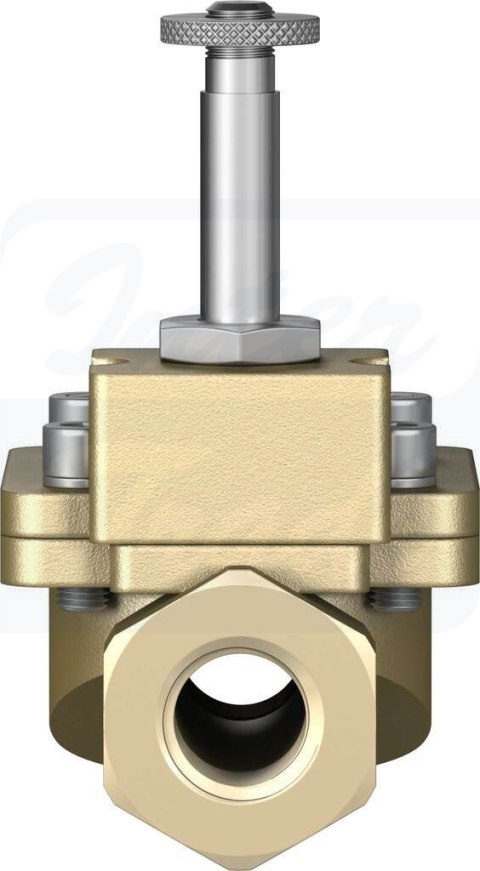

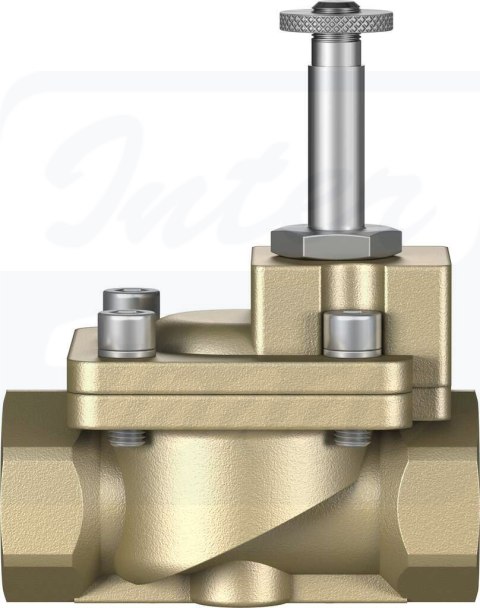

[VZWM-L-M22C-G38-F4] {546147} Elektrozawór

• KonstrukcjaZawór membranowysterowanie pilotem
• Sposób uruchamianiaelektrycznie
• Sposób uszczelnieniamiękki
• Pozycja montażuNajlepiej w pozycji pionowej
• Typ mocowaniaInstalacja na przewodach
• Przyłącze zaworu procesowegoG3/8
• Przyłącze elektryczneCewka typ MD-... , cewka zamawiana jako osprzęt
• Średnica nominalna13.5 mm
• Funkcja zaworu2/2 zamknięty monostabilny
• Kierunek przepływujednokierunkowy
• MediumSprężone powietrze wg ISO 8573-1:2010 [7:4:4]Gazy obojętneWodaCiecze neutralne
• Ciśnienie medium w postaci płynnej0.5 bar ... 6 bar
• Ciśnienie medium w postaci gazowej0.5 bar ... 10 bar
• Różnica ciśnienia0.5 bar
• Rodzaj sterowaniasterowanie pilotem
• Symbol00995681
• Maks. lepkość22 mm²/s
• Temperatura medium-10 °C ... 60 °C
• Temperatura mediów płynnych5 °C ... 50 °C
• Temperatura otoczenia-10 °C ... 60 °C
• Przepływ Kv2 m³/h
• Normalny przepływ nominalny2100 l/min
• Czas włączania8 ms
• Czas reakcji "on" dla mediów ciekłych110 ms
• Czas wyłączania10 ms
• Czas przełączania, media płynne210 ms
• Wartość b0.35
• Wartość C8.8 l/sbar
• Informacja o materiałachZgodność z dyrektywą RoHS
• Zgodność z LABSVDMA24364-strefa III
• Materiał obudowyMosiądz
• Numer materiału obudowy2.0402
• Materiał uszczelnieńNBR
• Materiał rurki głowicy magnetycznejStal wysokostopowa
• Waga produktu480 g
• Klasa ochrony przeciwkorozyjnej1 - niskie obciążenie korozyjne
• Maks. moment dokręcenia śruby pokrywy20 Nm
• Maks. moment dokręcenia gwintu przyłącza60 Nm
• Maks. moment dokręcenia mocowania cewki0.5 Nm
