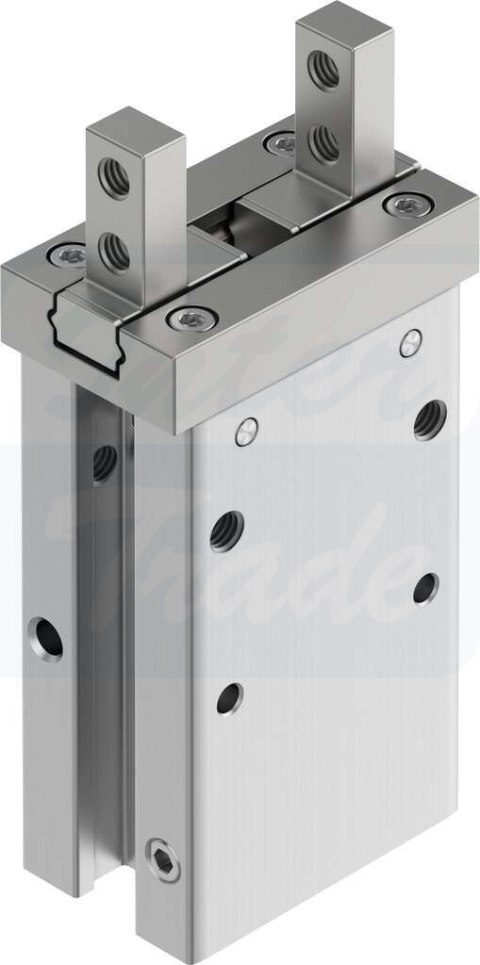

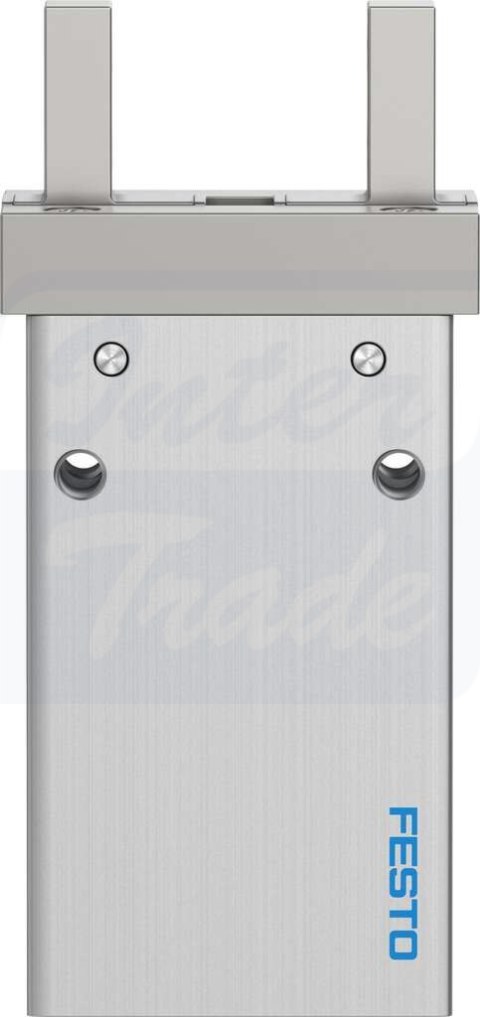

[DHPC-10-A-NO-S] {8116759} Chwytak równoległy

• Wielkość10
• Skok na szczękę chwytającą2 mm
• Maks. zamienność0.2 mm
• Maks. luz kątowy szczęk chwytaka ax, ay0 deg
• Maks. luz szczęk chwytających Sz0 mm
• Symetria obrotowa0.2 mm
• Dokładność powtarzalności chwytaka0.02 mm
• Liczba szczęk chwytaka2
• Typ napędupneumatyczny
• Pozycja montażudowolny
• Sposób działaniaJednostronnego działaniaotwarty
• Funkcja chwytakaRównolegle
• Zabezpieczenie siły chwytaniaprzy otwieraniu
• KonstrukcjaKierunek przyłączenia z bokuDźwigniaStandardowy rodzaj montażu szczęk chwytakawymuszony przebieg ruchu
• ProwadnicaProwadzenie na łożyskach kulkowych
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00997349
• WariantyNie wolno stosować metali, których głównym składnikiem jest miedź, cynk lub nikiel. Wyjątkiem są niklowane stale, niklowane chemicznie powierzchnie, płytki drukowane, przewody, elektryczne łączniki wtykowe i cewki.
• Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie32.8 N
• Ciśnienie robocze0.35 MPa ... 0.8 MPa
• Ciśnienie robocze3.5 bar ... 8 bar
• Ciśnienie robocze50.75 psi ... 116 psi
• Maks. częstotliwość robocza chwytaka3 Hz
• Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)28 ms
• Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)26 ms
• Maks. masa na zewnętrzny palec chwytaka120 g
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B2-L
• Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
• Temperatura otoczenia-10 °C ... 60 °C
• Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie16.4 N
• Masowy moment bezwładności0.045 kgcm²
• Maks. siła na szczękach chwytaka Fz, statyczna29 N
• Maks. moment na szczęce chwytaka Mx, statyczny0.13 Nm
• Maks. moment na szczęce chwytaka My statyczny0.27 Nm
• Maks. moment na szczęce chwytaka Mz statyczny0.13 Nm
• Waga produktu57 g
• Typ mocowaniaMocowanie bezpośrednie przez otwór przelotowyMontaż bezpośredni przy pomocy gwintuz otworem przelotowym i kołkiem pasowanymprzy pomocy gwintu wew. i kołka pasowanegoopcjonalnie:
• Przyłącze pneumatyczneM3
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał obudowyAluminium anodowane
• Materiał szczęk chwytakaStal wysokostopowa nierdzewna
