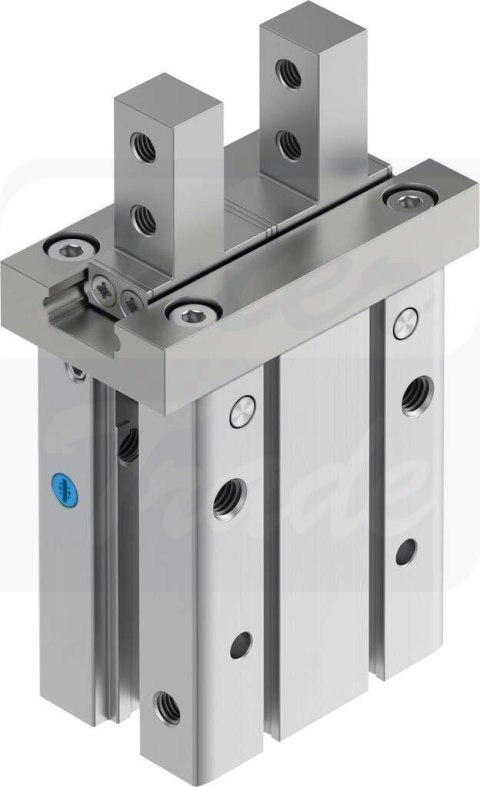

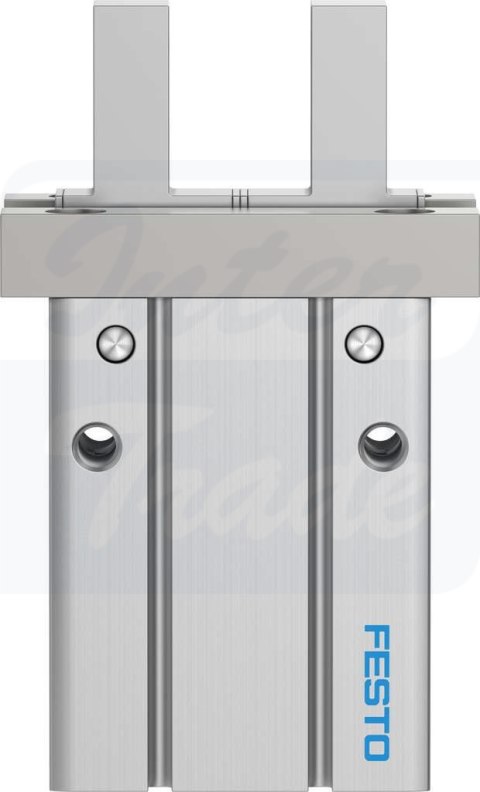

• [DHPC-25-A-NC-S] {8116861} Chwytak równoległy

Kod producenta: DHPC-25-A-NC-S

Chwytak równoległy

1782.13
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 8116861
GTIN GTIN 4052568564346

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Wielkość25
  • Skok na szczękę chwytającą7 mm
  • Maks. zamienność0.2 mm
  • Maks. luz kątowy szczęk chwytaka ax, ay0 deg
  • Maks. luz szczęk chwytających Sz0 mm
  • Symetria obrotowa0.2 mm
  • Dokładność powtarzalności chwytaka0.02 mm
  • Liczba szczęk chwytaka2
  • Typ napędupneumatyczny
  • Pozycja montażudowolny
  • Sposób działaniaJednostronnego działaniazamknięty
  • Funkcja chwytakaRównolegle
  • Zabezpieczenie siły chwytaniaprzy zamykaniu
  • KonstrukcjaKierunek przyłączenia z bokuDźwigniaStandardowy rodzaj montażu szczęk chwytakawymuszony przebieg ruchu
  • ProwadnicaProwadzenie na łożyskach kulkowych
  • Sygnalizacja położeniado wyłącznika zbliżeniowego
  • Symbol00997348
  • Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie291.4 N
  • Ciśnienie robocze0.25 MPa ... 0.8 MPa
  • Ciśnienie robocze2.5 bar ... 8 bar
  • Ciśnienie robocze36.25 psi ... 116 psi
  • Maks. częstotliwość robocza chwytaka3 Hz
  • Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)114 ms
  • Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)49 ms
  • Maks. masa na zewnętrzny palec chwytaka550 g
  • Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
  • Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
  • Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
  • Zgodność z LABSVDMA24364-B2-L
  • Temperatura otoczenia-10 °C ... 60 °C
  • Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie145.7 N
  • Masowy moment bezwładności1.6 kgcm²
  • Maks. siła na szczękach chwytaka Fz, statyczna127.5 N
  • Maks. moment na szczęce chwytaka Mx, statyczny0.97 Nm
  • Maks. moment na szczęce chwytaka My statyczny1.94 Nm
  • Maks. moment na szczęce chwytaka Mz statyczny0.97 Nm
  • Waga produktu441 g
  • Typ mocowaniaMocowanie bezpośrednie przez otwór przelotowyMontaż bezpośredni przy pomocy gwintuna ramie montażowejz otworem przelotowym i kołkiem pasowanymprzy pomocy gwintu wew. i kołka pasowanegoopcjonalnie:
  • Przyłącze pneumatyczneM5
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Materiał obudowyAluminium anodowane
  • Materiał szczęk chwytakaStal wysokostopowa nierdzewna
