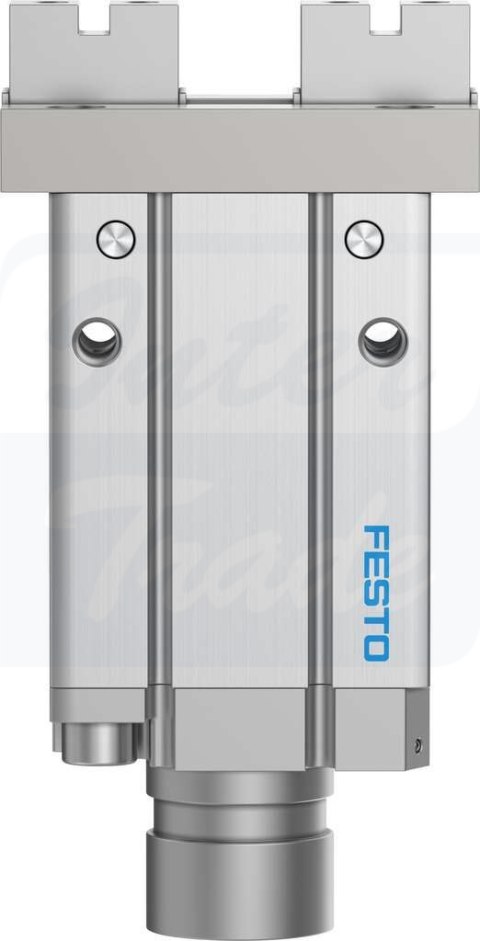

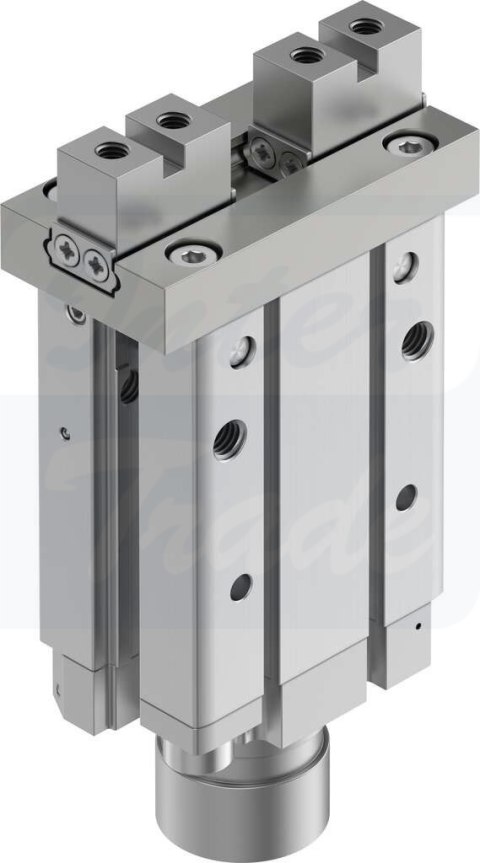

[DHPC-25-A-NO-Z-2] {8116860} Chwytak równoległy

• Wielkość25
• Skok na szczękę chwytającą7 mm
• Maks. zamienność0.2 mm
• Maks. luz kątowy szczęk chwytaka ax, ay0 deg
• Maks. luz szczęk chwytających Sz0 mm
• Symetria obrotowa0.2 mm
• Dokładność powtarzalności chwytaka0.02 mm
• Liczba szczęk chwytaka2
• Typ napędupneumatyczny
• Pozycja montażudowolny
• Sposób działaniaJednostronnego działaniaotwarty
• Funkcja chwytakaRównolegle
• Zabezpieczenie siły chwytaniaprzy otwieraniu
• KonstrukcjaPodłączenie przy pomocy czopa montażowegoPłaski montaż szczęk chwytakaDźwigniawymuszony przebieg ruchu
• ProwadnicaProwadzenie na łożyskach kulkowych
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00997349
• Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie241.3 N
• Ciśnienie robocze0.25 MPa ... 0.8 MPa
• Ciśnienie robocze2.5 bar ... 8 bar
• Ciśnienie robocze36.25 psi ... 116 psi
• Maks. częstotliwość robocza chwytaka3 Hz
• Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)131 ms
• Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)38 ms
• Maks. masa na zewnętrzny palec chwytaka550 g
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B2-L
• Temperatura otoczenia-10 °C ... 60 °C
• Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie120.6 N
• Masowy moment bezwładności1.75 kgcm²
• Maks. siła na szczękach chwytaka Fz, statyczna127.5 N
• Maks. moment na szczęce chwytaka Mx, statyczny0.97 Nm
• Maks. moment na szczęce chwytaka My statyczny1.94 Nm
• Maks. moment na szczęce chwytaka Mz statyczny0.97 Nm
• Waga produktu516 g
• Typ mocowaniaMocowanie bezpośrednie przez otwór przelotowyMontaż bezpośredni przy pomocy gwintuna ramie montażowejz otworem przelotowym i kołkiem pasowanymprzy pomocy gwintu wew. i kołka pasowanegoopcjonalnie:
• Przyłącze pneumatyczneM5
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał obudowyAluminium anodowane
• Materiał szczęk chwytakaStal wysokostopowa nierdzewna
